ビームエキスパンダ（266nm,355nm,532nm,1064nm,CO2対応）





ビームエキスパンダとは

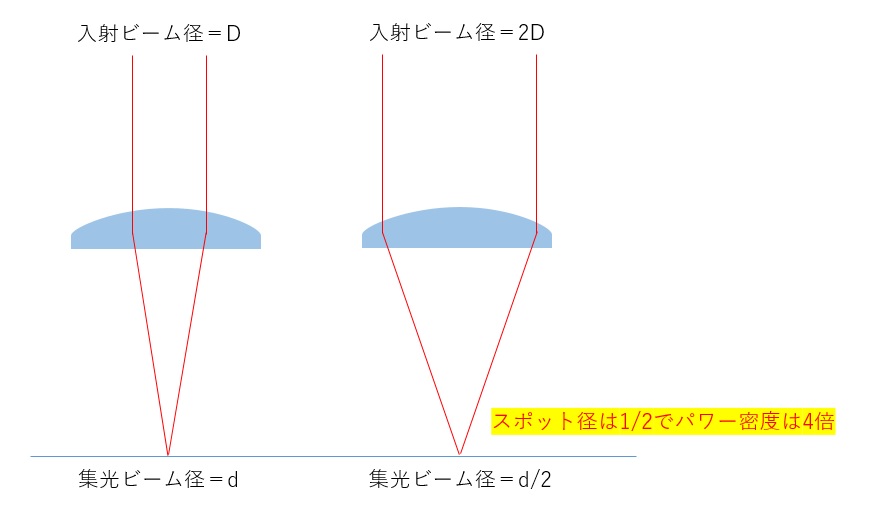

レンズでレーザ光を集光するとき、集光ビーム径（スポット径）はレンズの焦点距離が一定の場合、入射するレーザ光のビーム径に反比例します。つまり、レンズに入射するビーム径が大きければ大きいほど、小さな集光ビームを得ることができます。レーザ加工の場合、小さなスポット径を得るということは、高いパワー密度（またはエネルギー密度）を得ることにつながり、結果として微細で熱影響の少ない加工が実現できます。







集光レンズに入射させるビームのサイズを大きくすれば、同じ焦点距離でも小さなスポットが得られるんだね！





ビームエキスパンダはレーザ光を拡げるための光学部品で、レーザ加工をはじめ様々な装置で使われています。

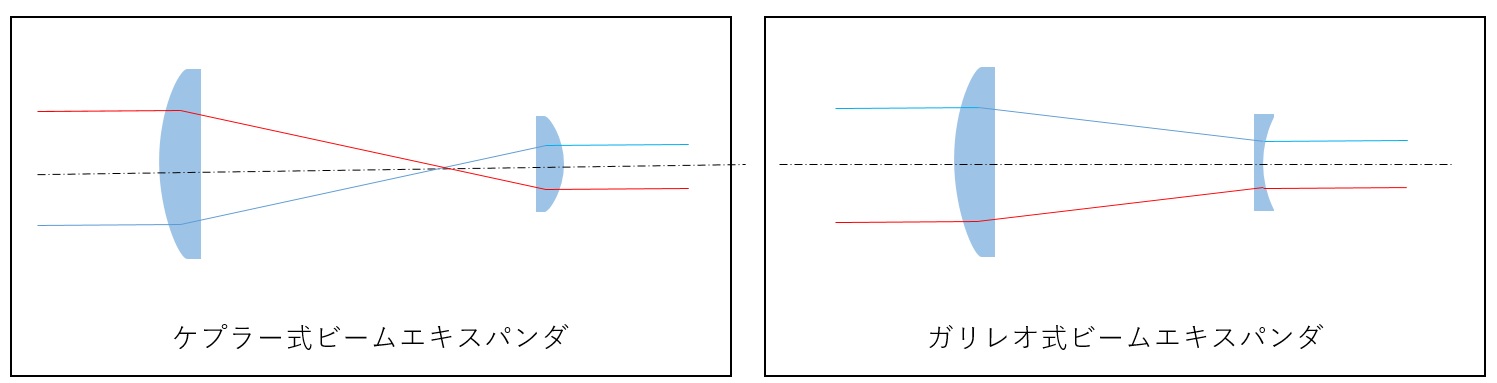

ビームエキスパンダは通常2枚のレンズで構成されます。1枚目のレンズで入射するレーザの径を拡げ、2枚目のレンズで平行光（コリメート光）にして出射します。ビームエキスパンダには凹レンズと凸レンズの組み合わせで構成されたものと、凸レンズ同士で組み合わされたものがあります。前者をガリレオ式ビームエキスパンダ、後者をケプラー式ビームエキスパンダといいます。ディオプター補正機能付きのビームエキスパンダは出射ビームの拡がり角調整が可能です。







同じ目的なのになんでケプラー式とガリレオ式があるの？



ガリレオ式は安価でコンパクトな構成となります。内部に集光されないので高出力レーザの用途ではこちらがおすすめです。

ケプラー式はガリレオ式よりも解像度が高く歪みが少ないという利点があります。



ビームエキスパンダはその拡大倍率が固定のもの（固定倍率ビームエキスパンダ）と2枚のレンズ間距離を調整することで倍率を変えられるもの（可変倍率ズームエキスパンダ）があります。可変倍率ズームエキスパンダを使用することで、同じ装置内でワーキングディスタンスを変えることなくスポット径を変えることができ、非常に便利です。





製品


固定倍率も可変倍率もかなりの数のラインナップだね



波長の長い順に製品が並んでいますよ。

ぴったりのものが見つかるといいですね！

製品



高出力CO2レーザ用水冷ビームエキスパンダ

型番

倍率

入射CA

出射CA

全長

外径

BET0101.5A-WC

1.5x

20

28

80

66

BET0102A-WC

2.0x

20

28

80

66

BET0201.2A-WC

2.5x

20

28

80

66

BET0103A-WC

3.0x

20

28

80

66

BET0104A-WC

4.0x

20

28

80

66

BET0105A-WC

5.0x

20

28

80

66

BET0106A-WC

6.0x

22

28

80

66

BET0107A-WC

7.0x

20

28

80

66

BET0108A-WC

8.0x

20

28

80

66

BET0110A-WC

10.0x

20

28

80

66









高出力CO2レーザ用空冷ビームエキスパンダ

型番

倍率

入射CA

出射CA

全長

外径

BET0101.5

1.5x

23

28

75.2

39.6

BET0102A

2.0x

20

28

75

39.6

BET0102.5

2.5x

20

28

75.6

39.6

BET0102.5-L

2.5x

20

48

95

60.5

BET0130.0-L

3.0x

20

48

94.1

59.6

BET0103A

3.0x

20

28

75

39.6

BET0103.3-L

3.3x

20

48

96.7

62.2

BET0104A

4.0x

20

28

75

39.6

BET0104.0-L

4.0x

20

48

93

58.5

BET0105A

5.0x

20

28

75

39.6

BET0106A

6.0x

20

28

75

39.6

BET0107A

7.0x

20

28

78.5

39.6

BET0108A

8.0x

20

30

75

39.6

BET0110A

10.0x

20

30

85

39.6







CO2レーザ用ビームエキスパンダ（ディオプター調整あり）

型番

倍率

入射CA

出射CA

全長

外径

取付ネジ

BEX-9.4-2X

2.0x

16.5

23

59

28

M22x0.75

BEX-9.4-2.5X

2.5x

13

21

68.6

28

M22x0.75

BEX-9.4-3X1

3.0x

10.5

22

71

28

M22x0.75

BEX-9.4-3X2

3.0x

18

30

69.8

40

M33x0.75

BEX-9.4-4Z1

4.0x

10

20

71

28

M22x0.75

BEX-9.4/10.6-1X

1.0x

16

18

54.9

40

M22x0.75

BEX-9.4/10.6-2Z1i

2.0x

10.7

23

50

32

M22x0.75

BEX-9.4/10.6-2Z3I

2.0x

15

28

48.1

36

M22x0.75

BEX-9.4/10.6-2Zi

2.0x

10

15

51.5

22

M16x0.75

BET2.5X/10.6

2.5x

3

4

56

26

M24x0.5

BEX-9.4/10.6-2.5A

2.5x

14

23

67.2

30

M21x1

BEX-9.4/10.6-2.5Z2i

2.5x

10

20

56

28

M22x0.75

BEX-9.4/10.6-2.5Z3

2.5x

15.5

23

58.7

36

33

BET3X/10.6

3.0x

11

20

60

35

M33x0.5

BEX-9.4/10.6-3Z2i

3.0x

10

20

61

28

M22x0.75

BEX-9.4/10.6-3Z3i

3.0x

10

16

37

20

M16x0.75

BEX-9.4/10.6-3Z4i

3.0x

10

25

60

32

M22x0.75

BEX-9.4/10.6-3Z5i

3.0x

15

35

75.5

44

M22x0.75

BEX-9.4/10.6-3Z6i

3.0x

15

28

60

36

M22x0.75

BEX-9.4/10.6-3.75Z

3.8x

23

26

64

36

M33x0.5

BET4X/10.6

4.0x

11

17

66

26

M24x0.5

BEX-9.4/10.6-4Z1i

4.0x

10

20

71

28

M22x0.75

BEX-9.4/10.6-4Z2i

4.0x

15

28

66.9

36

M22x0.75

BEX-9.4/10.6-4Z4

4.0x

13

23

66.9

36

--

BET5X/10.6

5.0x

12

23

73

33

M33x0.5

BEX-9.4/10.6-5X-S

5.0x

10.5

36

153.5

53

M30x1

BEX-9.4/10.6-5Z1

5.0x

13

23

70

30

M22x0.75

BEX-9.4/10.6-5Z1i

5.0x

13

23

70

30

M22x0.75

BEX-9.4/10.6-6Z1i

6.0x

10

36

75.3

44

M22x0.75

BEX-9.4/10.6-6Zi

6.0x

11

26

76

32

M22x0.75

BEX-9.4/10.6-7X

7.0x

16

55

91.8

71

M34x0.75

BEX-9.4/10.6-8Z1

8.0x

13

33

118

44

M22x0.75

BEX-9.4/10.6-8Z2

8.0x

10.5

23.4

64.9

30

M22x0.75

BEX-9.4/10.6-10X

10.0x

12

50

119.8

64

M30x0.75

BEX-9.4/10.6-10Z1i

10.0x

10

36

125

44

M22x0.75

BEX-9.4/10.6-12X

12.0x

10

36.1

109.2

50

M30x1

BEX-9.4/10.6-15X

15.0x

10

40

118.4

53

M30x1

BEX-9.4/10.6-20X

20.0x

9

52

144

65

M30x1









CO2レーザ用ビームエキスパンダ（ディオプター調整なし）

型番

倍率

入射CA

出射CA

取付ネジ

外径

全長

BEX-1550-2.5X

2.5x

8

23

M22x0.75

34

65.2

BEX-1550-3X

3.0x

8

23

M22x0.75

34

70.6

BEX-1550-7X

7.0x

10

25

-

32

75

BEX-1550-8X

8.0x

10

30

-

36

85

BEX-1550-10Xi

10.0x

10

58

-

65

98

BEX-1550-20X

20.0x

7

49

M22x0.75

60

120







1550nmレーザ用ビームエキスパンダ

型番

倍率

入射CA

出射CA

取付ネジ

外径

全長

BEX-1550-2.5X

2.5x

8

23

M22x0.75

34

65.2

BEX-1550-3X

3.0x

8

23

M22x0.75

34

70.6

BEX-1550-7X

7.0x

10

25

-

32

75

BEX-1550-8X

8.0x

10

30

-

36

85

BEX-1550-10Xi

10.0x

10

58

-

65

98

BEX-1550-20X

20.0x

7

49

M22x0.75

60

120









高出力1umレーザ用ビームエキスパンダ

型番 倍率 入射CA 出射CA 全長 外径
BEX-1030-1090-1.5X 1.5x 12 24 35 67.93
BEX-1030-1090-2X 2.0x 12 24 35 67.93
BEX-1030-1090-3X 3.0x 12 24 35 67.93
BEX-1030-1090-4X 4.0x 12 24 35 67.93





1umレーザ用ビームエキスパンダ

型番 入射CA 出射CA 取付ネジ 外径 全長

BEX-1064-1X

15.5

23

M22x0.75

31

65.6

BEX-1064-1.2X

16

23

M22x0.75

29

54.9

BEX-1064-1.5X1

15.5

23

M22x0.75

29

44.5

BEX-1064-1.5X

15

22

M22x0.75

32

51.9

BEX-1064-2X2

20

40

M47x0.75

50

121.3

BEX-1064-2Xi

10

20

M22x0.75

26

42

BEX-1064-2X1i

15

23

M22x0.75

31.5

45

BET2X/1064

3

4

M24x0.5

26

41

BEX-1064-2.5X1

10

23

M22x0.75

29

84.7

BEX-1064-2.5X

10

23

M22x0.75

29

69.2

BEX-1064-3X3

10

23

M22x0.75

29

58

BEX-1064-3X1

10

33

M30x1

40

57

BET3X/1064

10

17

M24x0.5

26

58

BEX-1064-3Xi

10

20

M22x0.75

26

60

BEX-1064-4Xi

10

22

M22x0.75

29

81

BET5X/1064

10

23

M33x0.5

M33*0.5

73.1

BEX-1064-5X1

10

16

M16x0.75

20

56

BEX-1064-5Z

10

32

M30x1

M43x0.5

84.6

BEX-1064-5Xi

10

23

M22x0.75

29

72

BEX-1064-5Z1

10

32

M30x1

M43x0.5

84.6

BEX-1064-6A

6

13

M16x0.75

20

71.8

BEX-1064-6X1

10.5

26

M22x0.75

32

89.4

BEX-1064-6Z1

10

26

M30x1

M43x0.5

72

BEX-1064-6Xi

10

22

M22x0.75

29

70

BEX-1064-6X2

6

16

-

25

69.6

BEX-1064-7X

6

23

M22x0.75

29

76.4

BEX-1064-8Xi

10

22

M22x0.75

29

76

BEX-1064-8Z

10

34

M30x1

M43x0.5

83

BEX-1064-10X1

11

34

-

40

94.5

BEX-1064-10X3

8

48

M30x1

58

121

BEX-1064-10Xi

8

22

M22x0.75

29

70

BEX-1064-12A

6

13

M16x0.75

20

79.8

BEX-1064-15X

7.5

28

M30x1

45

99.1

BEX-1064-20X

8

28

M22x0.75

45

91.3

BEX-1064-30X-100OP

10

100

M30x1

195

-

BEX-1064-30X

6

38

M22x0.75

46

118.6

BEX-1064-40X

1.2

50

-

60

207.2

BEX-1064-40X-120OP

8

128

M30x1

140.5

188.8





532nmレーザ用ビームエキスパンダ

型番 倍率 入射CA 出射CA 取付ネジ 外径 全長

BEX-532-1.5x1

1.5x

10

21

M30x1

37

78.1

BEX-532-2XA

2.0x

13

23

M22x0.75

30

82.7

BEX-532-2X2

2.0x

8

23

M22x0.75

36

54.8

BEX-532-4X

4.0x

6

23

M22x0.75

30

83

BEX-532-5Xi

5.0x

8

24

M30x0.5

30

83

BEX-532-6Xi

6.0x

6

23.6

M22x0.75

30

83

BEX-532-6X2

6.0x

5

17

-

17

70.6

BEX-532-8X1

8.0x

6

16

-

25

-

BEX-532-10X2

10.0x

4

30

M22x0.75

42

82.2

BEX-532-10Xi

10.0x

6

23

M22x0.75

30

83

BEX-532-12X

12.0x

7

24

M22x0.75

30

83

BEX-532-15X

15.0x

6

32

M30x1

M43x0.5

85

BEX-532-15V

15.0x

6

32

M22x0.75

45

85

BEX-532-18X

18.0x

5

40

20.5mm

47

176.5

BEX-532-20X-Q

20.0x

8

32

M22x0.75

45

92.3

BEX-532-30X

30.0x

5

38

M22x0.75

46

108.7





355nmレーザ用ビームエキスパンダ

型番 倍率 入射CA 出射CA 取付ネジ 外径 全長

BEX-355-1.5X

1.5x

7

24

M30x1

46

76.5

BEX-355-2X2

2.0x

6

23

M22x0.75

33

57

BEX-355-2X

2.0x

7

24

M30x1

46

75.6

BEX-355-3X

3.0x

7

24

M30x1

46

77.3

BEX-355-4X

4.0x

8

28

M30x1

46

77.3

BEX-355-4XA

4.0x

8

28

M22x0.75

38

82.5

BEX-355-5X

5.0x

8

28

M30x1

46

71

BEX-355-7X

7.0x

8

28

M30x1

45

88.1

BEX-355-8X

8.0x

8

28

M30x1

46

84

BEX-355-10X

10.0x

6

28

M30x1

45

96

BEX-355-15X

15.0x

6

28

M30x1

44

95

BEX-355-20X

20.0x

6

28

M30x1

45

97





266nmレーザ用ビームエキスパンダ

型番

倍率

入射CA

出射CA

取付ネジ

外径

全長

BEX-266-1.5X

1.5x

8

24

M22x0.75

30

63.7

BEX-266-2X

2.0x

8

24

M22x0.75

30

73

BEX-266-3X

3.0x

10

23

M22x0.75

30

68.7

BEX-266-5X

5.0x

10

23

M22x0.75

30

69.6

BEX-266-7X

7.0x

6

19

--

48

83.6

BEX-266-8X1

8.0x

10

66

M33x0.75

80

191.5

BEX-266-10X

10.0x

6

23

M22x0.75

30

95.6

BEX-266-20X

20.0x

5

30

M22x0.75

42

91.7



CO2レーザ用可変倍率ズームエキスパンダ



型番 倍率 入射CA 出射CA

全長

BXZ-10.6-0.25-2X

0.25x-2x

27

38

119.87

BXZ-10.6-1-3X

1x-3x

18

30

126.4

BXZ-10.6-1-4X-B

1x-4x

18

48

140.9

BXZ-10.6-1-5.5X

1x-5.5x

17

38

160

BXZ-10.6-2-6X

2x-6x

16

96

205.8-212.4

BXZ-10.6-2-6XA

2x-6x

18

28

205.1-213.0

BXZ-10.6/9.4-0.5-3X

0.5x-3x

23

38

137.7

BXZ-10.6/9.4-2-8X

2x-8x

10

36

150-182.5







2940nmレーザ用可変倍率ズームエキスパンダ

型番

波長

倍率

入射CA

出射CA

全長

BXZ-2940-2-5

2940

2x-5x

10

30

127





1550nmレーザ用可変倍率ズームエキスパンダ

型番

波長

倍率

入射CA

出射CA

全長

BXZ-1550-1-4X

1550

1x-4x

14

28

126.8





1umレーザ用可変倍率ズームエキスパンダ

型番

倍率

入射CA

出射CA

全長

BXZ-1064-1-3X-A1

1x-3x

20

38

131.3

BXZ-1064-1-3X-B

1x-3x

10

20

116.9

BXZ-1064-1-8V

1x-8x

12

33

162

BXZ-1064-2-8V

2x-8x

12

33

157

BXZ-1064-2-8V-01

2x-8x

12

33

143.3

BXZ-1064-2-8X-A

2x-8x

13

60

169





近赤外ブロードバンド可変倍率ズームエキスパンダ

型番

倍率

入射CA

出射CA

全長

BXZ-1064BB-1-3X

1x-3x

14

28

116.9

BXZ-1064BB-1-8X

1x-8x

12

32

167.48-202.48





532nmレーザ用可変倍率ズームエキスパンダ

型番

倍率

入射CA

出射CA

全長

BXZ-532-1-3X

1x-3x

14

23

116.73

BXZ-532-1-8V

1x-8x

12

33

162

BXZ-532-2-8V-01

2x-8x

12

33

139.9

BXZ-532-2-8X-A

2x-8x

11

60

181.3-189.7

BXZ-532-2-8X-V

2x-8x

12

33

158.5





可視域ブロードバンド可変倍率ズームエキスパンダ

型番

倍率

入射CA

出射CA

全長

BXZ-532BB-1-3X

1x-3x

14

23

116.73

BXZ-532BB-1-8X

1x-8x

12

32

178.89





355nmレーザ用可変倍率ズームエキスパンダ

型番

倍率

入射CA

出射CA

全長

BXZ-355-1-8V

1x-8x

12

33

162

BXZ-355-2-8V-01

2x-8x

12

33

139.9

BXZ-355-2-8X-QA

2x-8x

12

60

200.8

BXZ-355-2-8X-V

2x-8x

12

33

158.5





266nmレーザ用可変倍率ズームエキスパンダ

型番

倍率

入射CA

出射CA

全長

BXZ-266-1-8X

1x-8x

12

32

160.9

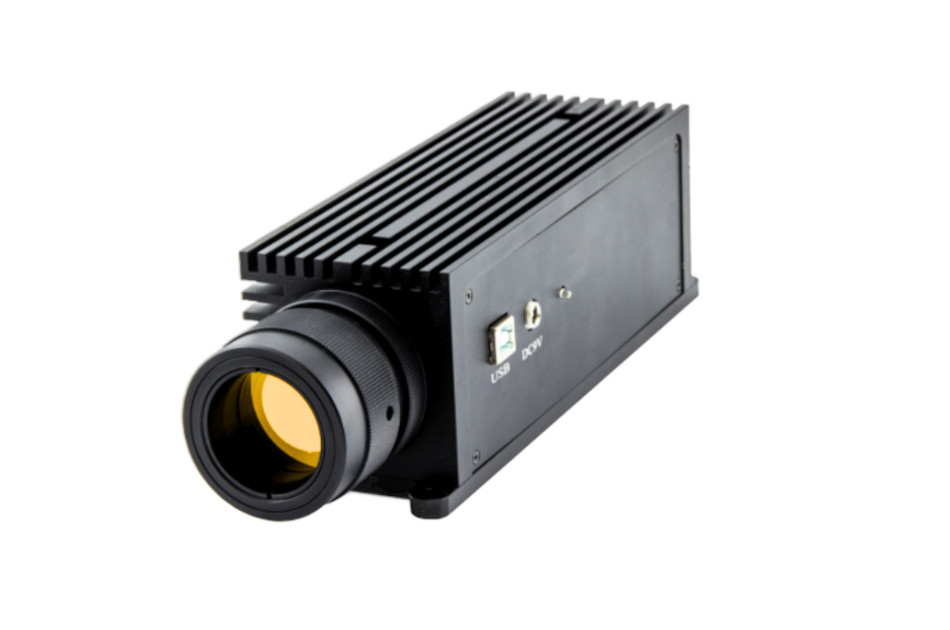

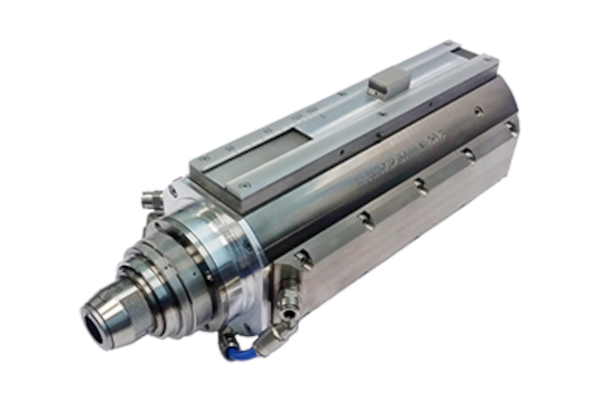

モータ駆動可変倍率ズームエキスパンダ



型番 倍率 波長 入射CA 出射CA レーザパワー

LIDT

MVX1-4-3H

343⁻355nm

 1x-4x

17mm

35.5mm

 10W

>5J/cm2, 10ns, 100Hz

MVX1-4-2H

515-532nm

 30W

>10J/cm2, 10ns, 100Hz

MVX1-4-1H

1030-1070nm

 100W

>25J/cm2, 10ns, 100Hz





超短パルスレーザ用モータ駆動可変倍率ズームエキスパンダ

型番

波長

倍率

入射CA

出射CA

 レーザパワー LIDT

USP-MVX1-4-3H

343⁻355nm

1x-4x

10mm

26mm

 10W >5J/cm2, 10ns, 100Hz
USP-MVX1-4-2H 515-532nm 30W >10J/cm2, 10ns, 100Hz
USP-MVX1-4-1H 1030-1070nm 100W >25J/cm2, 10ns, 100Hz
