リングモードジェネレータ



モード可変レーザって流行ってるよね。

具体的にどういった用途に使われてるの？



モード可変レーザは溶接品質を改善するために、加工に適したビーム強度分布を提供するレーザです。複数のコアから出力されるレーザを加工点に結像することで、特殊なビームプロファイルを生成します。



光ファイバのコアがいくつかあって、それぞれに入れるレーザのパワー比率を変えてるのね。

ということは、レーザごと買い換えないといけないわね、とほほ。



ご安心ください。

リングモードジェネレータがあれば、普通のレーザをモード可変レーザのようなビームに変換できますよ！

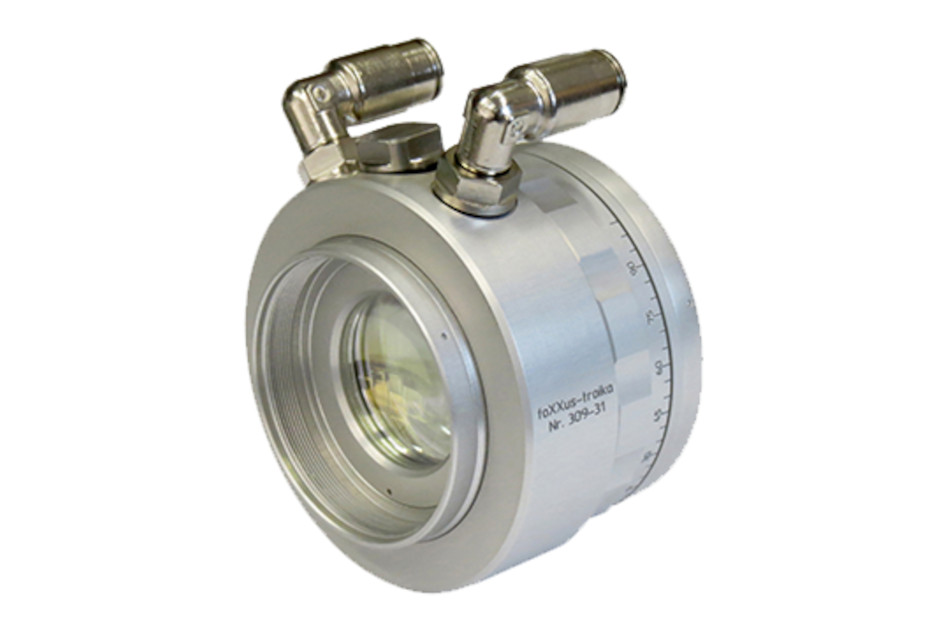

リングモードジェネレータは、一般的なファイバーレーザ、ディスクレーザを、溶接に適したセンタービーム＋リングビームのプロファイルに変換する光学素子です。
この光学素子はシングルモード、マルチモード問わず使用できます。
シングルモードの場合、フィールドマッパーやDoEのようなビームシェーパーでこのようなビームを作ることができますが、マルチモードの場合はその低い空間コヒーレンスによりビームシェーピングができません。リングモードジェネレータであればマルチモードであっても高効率でビームシェーピングができます。
更に、本製品はモード可変機構がついており、モード可変レーザ同様、センタービームとリングビームの比率を調整することが可能です。

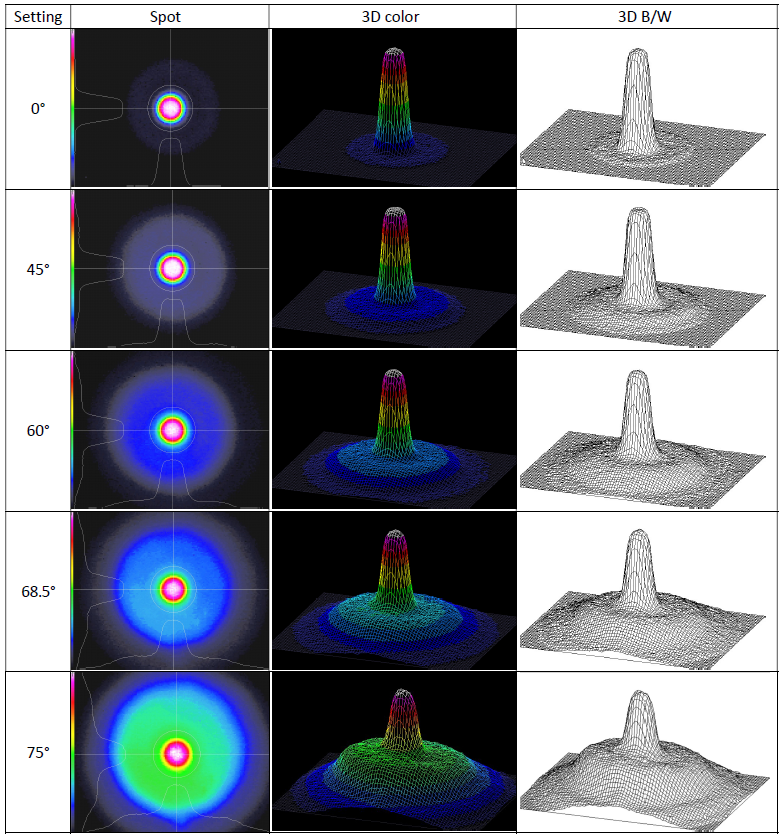

リングモードジェネレータを使うと以下のようなプロファイルを得ることができます。



マルチモードレーザのビームシェーパーってすごいよね！



しかもモード可変機能付きビームシェーパーってすごい！
