TGG結晶
TGG(Terbium Gallium Garnet)は400~1100nm帯のファラデーデバイスとして最適な結晶です。テリビウムがドープされたガラスと比較してベルデ定数が2倍もあり、且つ高い熱伝導率、高い透過率とメリットが多く、高出力レーザでの使用に適しています。
弊社ではTGGの他にYVO4と波長板をセットで販売しており、低価格でアイソレータの構築が可能となります。
仕様 | |
化学式 | Tb3Ga5O12 |
結晶構造 | [111] |
ベルデ定数(632nm) | -134 RadT-1m-1 |
ベルデ定数(1064nm) | -40 RadT-1m-1 |
熱伝導率 | 7.4Wcm-1 K-1 |
屈折率 | 1.95 |
性能定数 V/a | 8 |
性能定数 V/in2 | 27 |
結晶方位 | [111] ±15 arc min以内 |
波面歪み | < λ/8 |
消光比 | >35dbB |
直径公差 | +0.00mm/-0.05mm |
長さ公差 | +0.2mm/-0.2mm |
面取り | 0.1mm @ 45度 |
平面度 | < λ/10 @ 633nm |
平行度 | < 10 arc sec |
垂直度 | < 5 arc min |
面品質 | 10/5 |
ARコート | R<0.2% AR @ 1064nm |

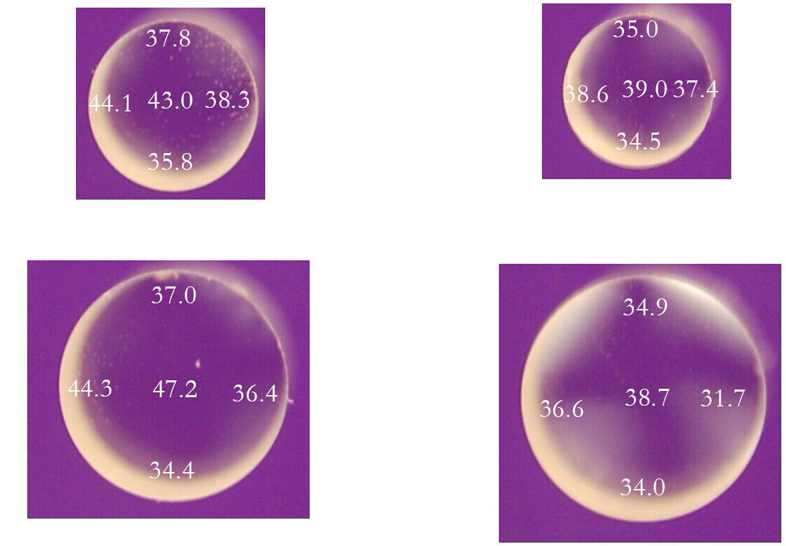

消光比のテストデータ(サイズ:23×23×16mm)

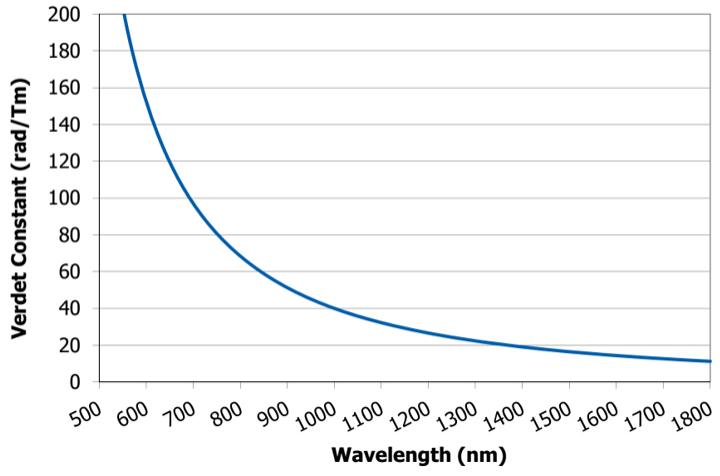

波長 vs ベルデ定数
