オプティクスクオリティモニター
オプティクスクオリティモニタ
高出力レーザ装置においては、使用する光学部品がレーザ光を吸収することにより熱レンズ効果を始めとする様々な問題が生じます。

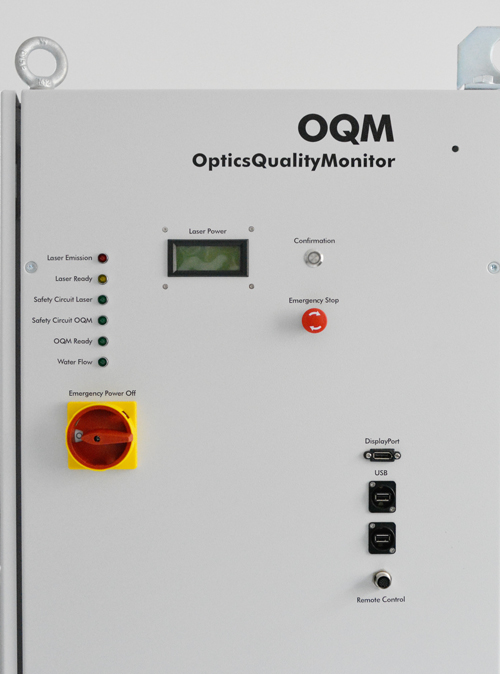

PRIMES社のOptics Quality Monitor（オプティクスクオリティモニター）は光学部品のレーザ吸収を精度よく計測します。
内臓の500Wレーザ光をワークに照射し、ワーク上の表面温度をパイロメータで計測します。
オプティクスクオリティモニターはレーザ、冷却装置をクラス1の環境にインテグレーションした装置です。
仕様
| 項目 | 仕様 |
|---|---|
| 測定用レーザ | 500Wシングルモードレーザ（1070nm） |
| 温度計測 | パイロメータ（分解能：10mK |
| レーザ照射サイズ | Φ2mm |
| 測定可能ワークサイズ | 最大径60mm、最大厚25mm |
| 測定可能ワーク曲率半径 | 12mm以上 |
| 測定スピード | ４サンプル/時間 |
| 再現性 | ±0.1K |
