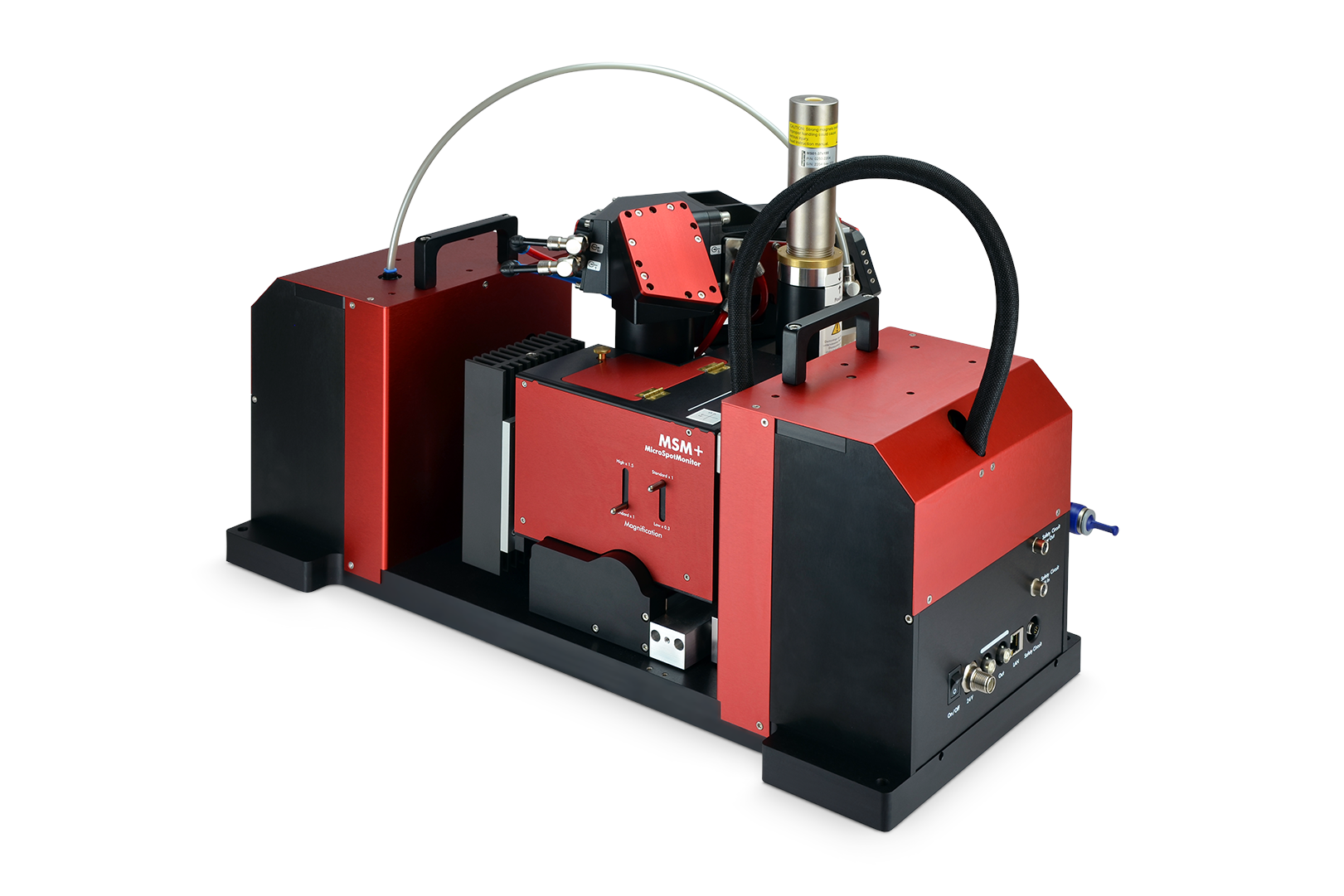

高輝度レーザ用マイクロスポットモニター





HighPower-MSM-HighBrilliance（HP-MSM-HB）は高出力・高輝度レーザ用のスポットモニターです。Φ20～100umのスポットビームを計測可能で、最大10kWのレーザビームに対応します。







高輝度レーザ用マイクロスポットモニタはカメラベースのビームプロファイラです。一般的なカメラ型ビームプロファイラの場合、高出力レーザや集光ビームの計測をするためにユーザが光学系を構築しなければなりません。当社のマイクロスポットモニタは最大出力が200Wまでであり、最近の高出力シングルモードファイバレーザの計測を行うためには減衰機が必要となります。HP-MSM-HBは最大10kWのビームに対応できるように減衰率を大幅にUPしたビームプロファイラです。
また、HP-MSM-HBの光学系はZ軸ステージ上に搭載されているため、集光ビームの光軸方向に動きながらビーム計測を行うことができます。これによりM2やBPP、集光角などのパラメータ計測を行うことも可能となります。
