DMCの機能　自動化

モーションコントロール

自動化

ガルバノスキャナとステージのスティッチング

DMCのレーザー加工ソフトウェアには、ガルボスキャナーとリニアステージの動きを組み合わせるステッチングツールがあります。ガルボスキャナーの高速性とリニアステージのフィールドサイズを利用します。ステッチングツールは、ガルボスキャナーの高速性とリニアステージのフィールドサイズを利用し、1つのウィンドウで簡単に制御できます。



ステッチ機能では、大きな対象物やレシピをタイル状に分割したり、各対象物をガルボフィールドの中心に配置したりできます。
DMCは、Gコードを生成する代わりに、すべてのハードウェアを直接制御するため、すべての動作はコントローラからのフィードバックで調整されます。





変数によるパラメータ変更

レーザー加工レシピは変数を使用して自動化できます。レシピの各パラメータ（位置、サイズ、回転角度、動作速度、ガルボディレイ、繰り返し回数など）は変数として入力できます。例えば、「v 」という名前の変数を作成し、モーションスピードをコントロールする必要がある場所に入力します。v "という変数の値だけを変更すれば、その変数が使われている場所であればどこでも速度が変わる。例えば、プロセスパラメータをテストするために、次の長方形ごとに 「v 」の値を50mm/sずつ増やすことができます。
すべてのパラメータと変数は数式で記述することもできます。例えば、「v 」の値は 「i*π^2+3 」とすることができます。「i 」は別の変数の名前で、「π 」は定数πです。





繰り返し

レーザー加工レシピのどの部分も、DMCでループさせることができます。これにより、柔軟な繰り返しレシピを簡単に作成できます。ループを使用することで、最も複雑な形状やパターンを作成することができます。また、同じオブジェクトを異なるレーザーまたは動作パラメータで何度も繰り返すことができるため、さまざまな加工パラメータのテストにも最適です。
ループの回数は、固定数または数式または変数にすることができます。ループの数（カウンタ）もそれ自体が変数であり、自動化に使用できます。ループ内のループも可能です。





フォーカス距離調整

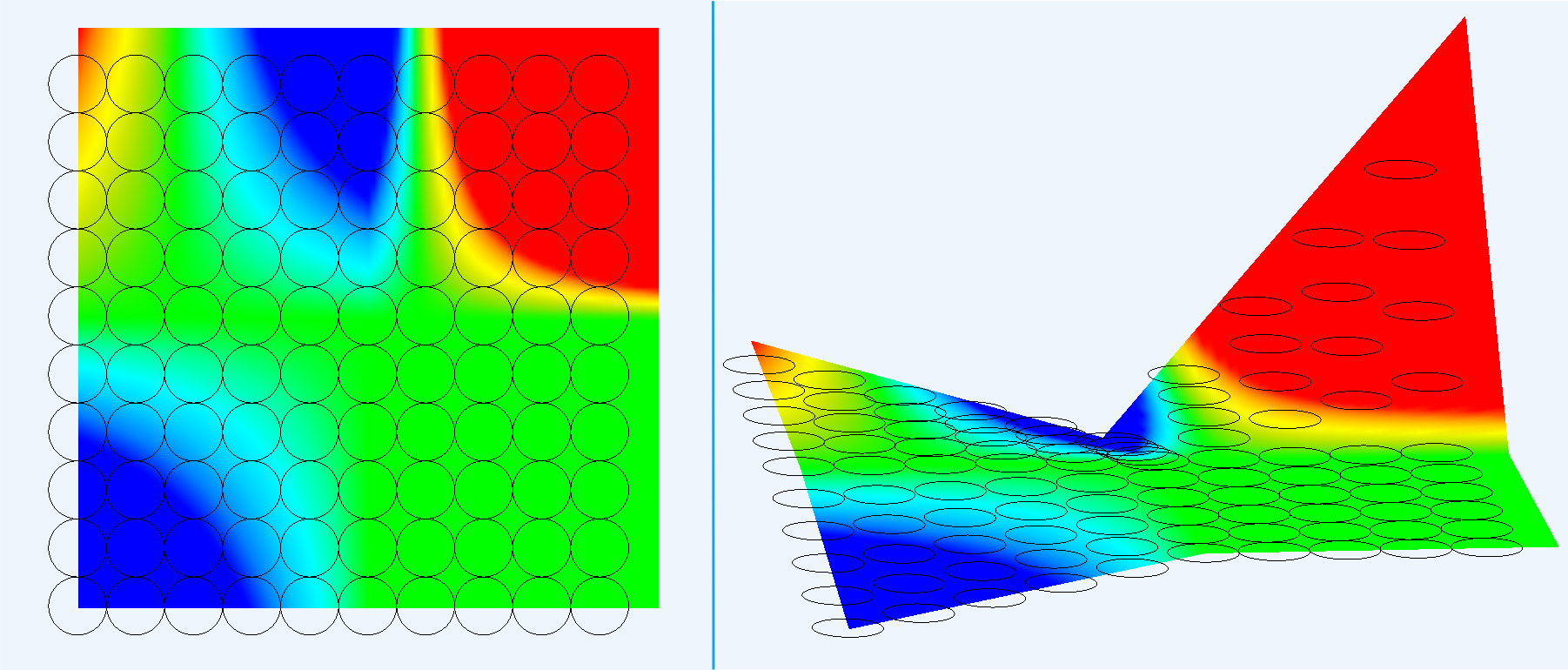

試料が傾いていたり、表面に凹凸がある場合、カメラのフォーカス機能や他のセンサー（キーエンスのハイトセンサーなど）を使って、試料までの距離を取得することができます。そのデータはハイトマップとして生成され、ビームフォーカス位置の補正に使用されます。
ユーザーは、マップを作成するエリアとデバイスを選択できます。また、他の方法で作成したマップをCSVファイルとしてインポートすることもできます。
各オブジェクトのZ位置は、マップデータに従ってZ位置決めステージまたはガルボZ軸で調整され、レーザービームは凹凸面上で常に焦点位置に保たれます。



DMCレーザ加工ソフトウェア　フォーカス距離調整



トリガー

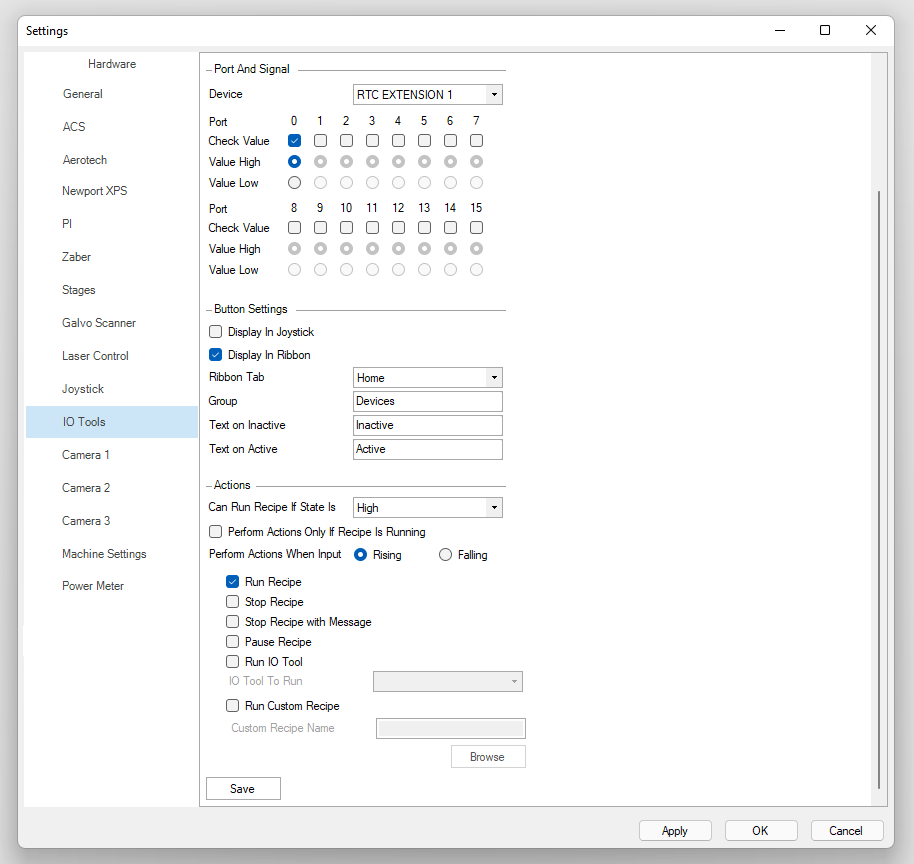

DMCはデジタル入力によるレシピの開始または再開制御を可能にします。Wait For Triggerコマンドを使用し、設定した場所でレシピの実行を停止します。そして、設定されたデジタル入力がHighまたはLow値に設定されると、レシピは継続されます。
例えば、積層造形プロセスのために材料を追加するなど、マシンが他のアクションを実行するまでプロセスをアイドル状態にするために使用します。



DMCレーザ加工ソフトウェア　プロセス制御



3Dプリンタプロセス自動化

SLS、SLM、またはステレオリソグラフィのような積層造形または3Dレーザープリンティング工程では、さらに自動化レベルを使用することができます。
挿入されたすべてのSTLオブジェクトは、レイヤーごとに機械加工するために結合されます。多くの異なるオブジェクトを同時にプリントすることができ、開始位置の高さも異なります。
各レイヤーの前後に実行する特定のアクションシーケンスを記述することができます。これを使用して、材料を追加したり、その他の作業を行います。
