PRIMES社製スキャンフィールドモニタ
（Scan Field Monitor）

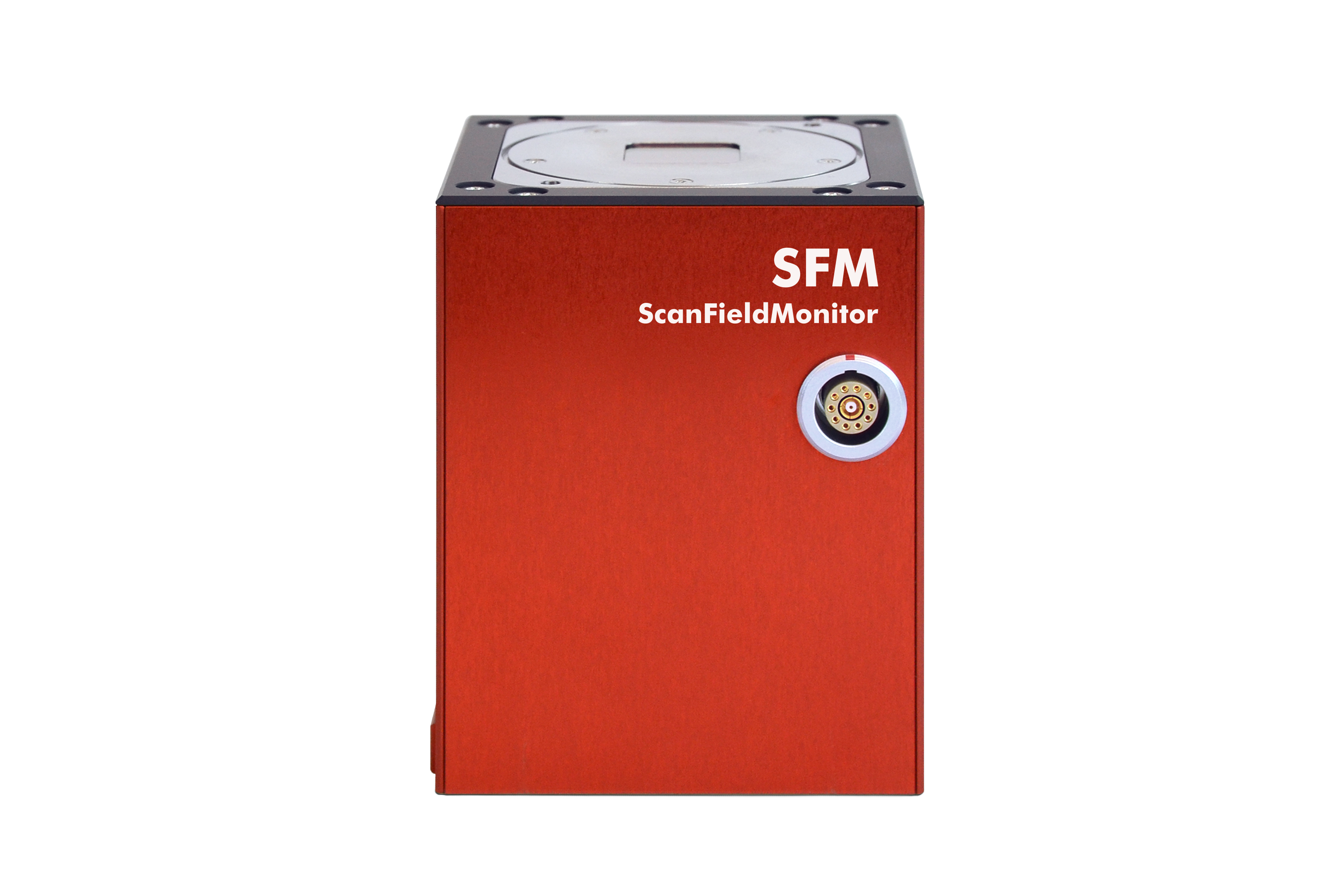

スキャンフィールドモニタ
独国PRIMES社のスキャンフィールドモニタは金属3Dプリンタ専用のトータル計測システムです。わずか3秒程度の計測でスポットビーム径、スキャニング精度、スキャニングスピード等の計測を行います。これらでーたによりピンクッション歪み補正、マルチヘッド時のオーバーラップ計測、フォーカスシフトなどの計測を行うことが可能となります。
測定例

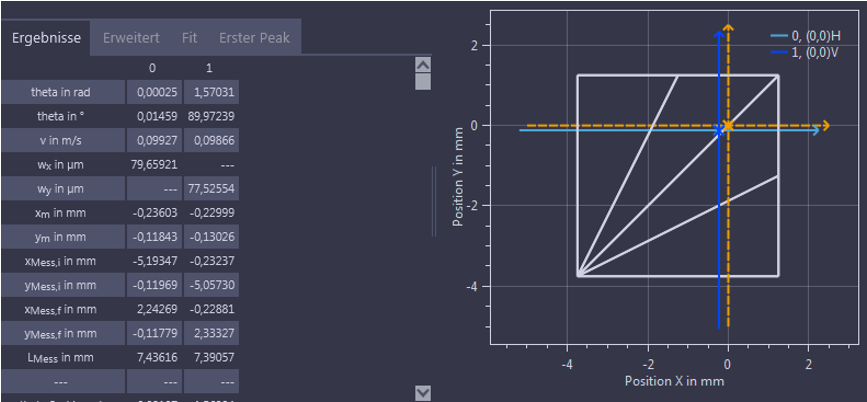

ビーム径、スキャンスピード、スキャンポジションエラー

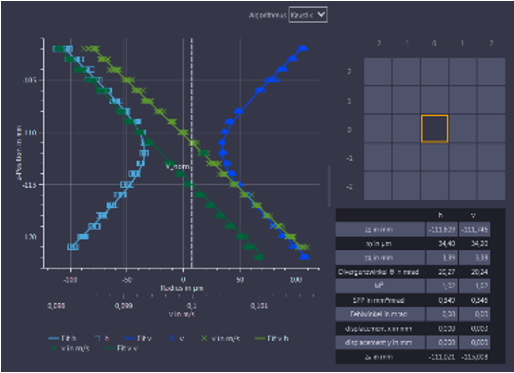

コースティック計測

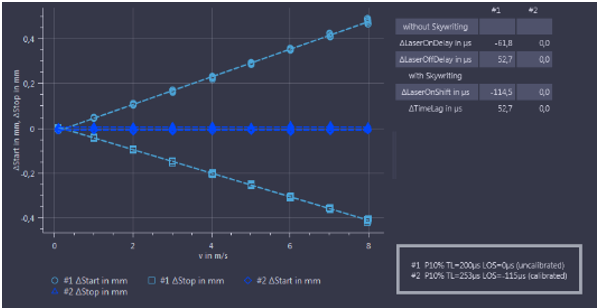

スキャニングスピードによるスキャン開始点ズレ計測
動画解説
製品仕様
| 項目 | 仕様 |
|---|---|
| パワーレンジ | 10-1500W |
| 波長レンジ | 1000-1100nm |
| ビーム径 | 50-500um |
| 最大パワー密度（1000-1100nm） | 100MW/cm2 |
| 最大ビーム入射角度（入射面に直行する面に対して） | 0-20° |
| ビームスキャニングスピード | 0.1-10m/s |
| 電源 | 24V DC, 20 400mAh |
| インターフェース | 無線LAN |
| 寸法（L×W×H） |
80×80×100mm（本体） |
| 重量 |
1.15kg（本体） |
| 使用温度範囲 | 10-45℃ |
| 保存温度範囲 |
5-50℃（本体） |
| リファレンス温度 | 22℃ |
| 湿度（結露なきこと） | 10-80% |
