ベッセルビームシェーパー

ベッセルビームシェーパー

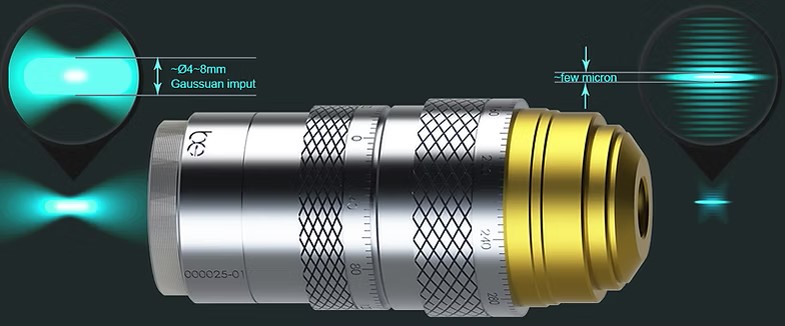

ベッセルビームシェーパーは、ガウシアンビームをガウスベッセルビームに変換する対物レンズです。ガラスへの穴あけやブラッググレーティング製造の用途に最適です。
本製品は産業用レーザアプリケーションで要求される厳しい安定性、堅牢性を満たすように設計されております。高い損傷閾値を持ち、非常にアライメントが簡単です。
プラス、マイナス、ダブルのベッセルガウスゾーンで出力します。

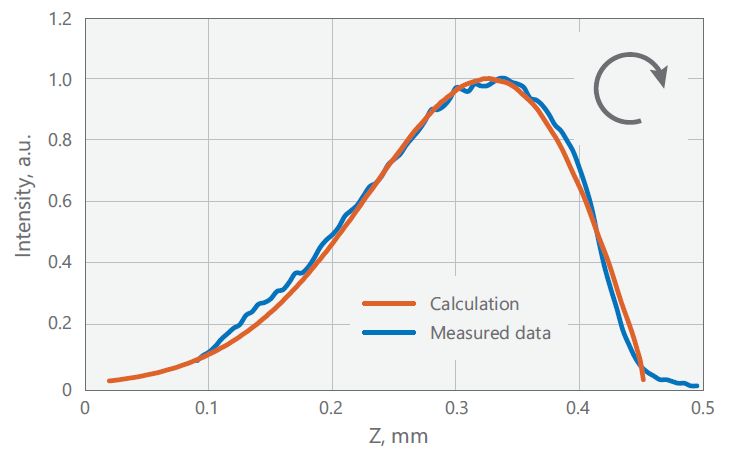

ポジティブベッセル

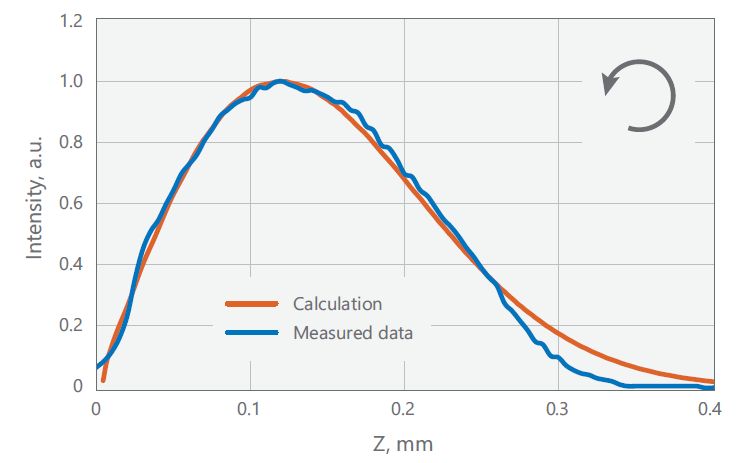

ネガティブベッセル

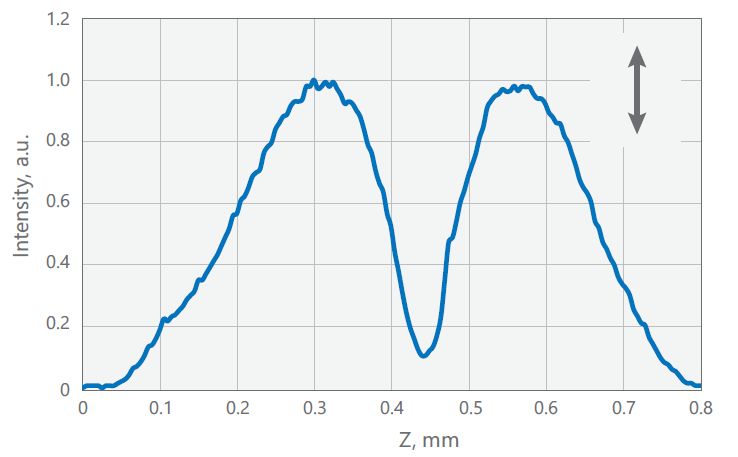

ポジティブ＋ネガティブ

製品仕様

型式	波長	入射CA	推奨入射ビーム径
BBS-2.29-9-1H	1030-1070nm	9mm	6mm
BBS-2.29-6-1H		6mm	4mm
BBS-2.29-4-1H		4mm	2.7mm
BBS-1.15-9-3H	515-532nm	9mm	6mm
BBS-1.15-6-3H		6mm	4mm
BBS-1.15-4-2H		4mm	2.7mm
BBS-0.76-9-3H	343-355nm	9mm	6mm
BBS-1.15-6-3H		6mm	4mm
BBS-1.15-4-3H		4mm	2.7mm
