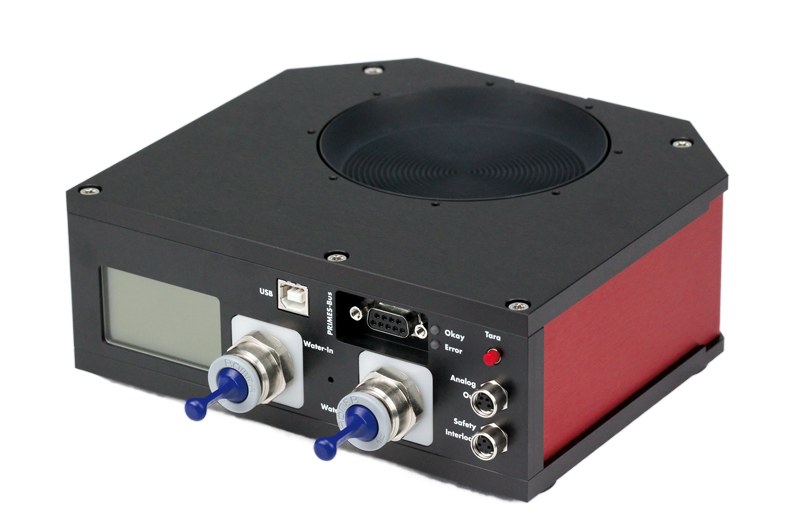

PRIMES社製コンパクトパワーモニター
（Compact Power Monitor）
コンパクトパワーモニタについて
CompactPowerMonitor（CPM）シリーズは非常にコンパクトで使い勝手の良いパワーメータです。モデルにより0.1Wから最大20kWまでのレーザパワーを測定することができます。オプションでファイバーアダプタ（LLK-B、LLK-D、QBH、QD）、持ち運び用ケース、外部ディスプレイ、FocusMonitor用インターフェースをご用意しています。
コンパクトパワーモニタの測定原理
コンパクトパワーモニタは水冷のパワーメータです。レーザ光が照射される吸収帯を冷却水が冷やします。コンパクトパワーモニタは、冷却水の流量と吸収帯を冷却している冷却水の温度変化量からレーザ出力を計測するカロリメトリック方式のパワーメータです。
水の物性を利用しているため、サーモパイルヘッドと比較して測定精度が高いのが特徴です。
製品仕様
| CPM F-1 | CPM F-10 | CPM F-20 | CPM F-30 | |
|---|---|---|---|---|
| パワーレンジ | 0.1-1.4kW | 0.5-10kW | 10-20.0kW | 2-30kW |
| 波長レンジ |
340 - 800nm |
|||
| 入射アパーチャ | 45mm | 90mm | 135mm | 180mm |
| 最大パワー密度 | 1kW/cm2 | |||
| 平均パワー密度 | 0.5Kw/cm2 | |||
| 精度 | ±3% | |||
| 再現性 | ±1.5% | |||
| 測定時間 | <10s | <15s | ||
| インターフェース | シリアル/USB | |||
| 寸法（長×幅×高） | 180×123×71mm | 180×162×71mm | 260×162×113mm | 260×220×113mm |
| 重量 | 0.9kg | 2.9kg | 4.8kg | 5.8kg |
| 使用温度 | 10～45℃ | |||
| 湿度 | 10～80% | |||
