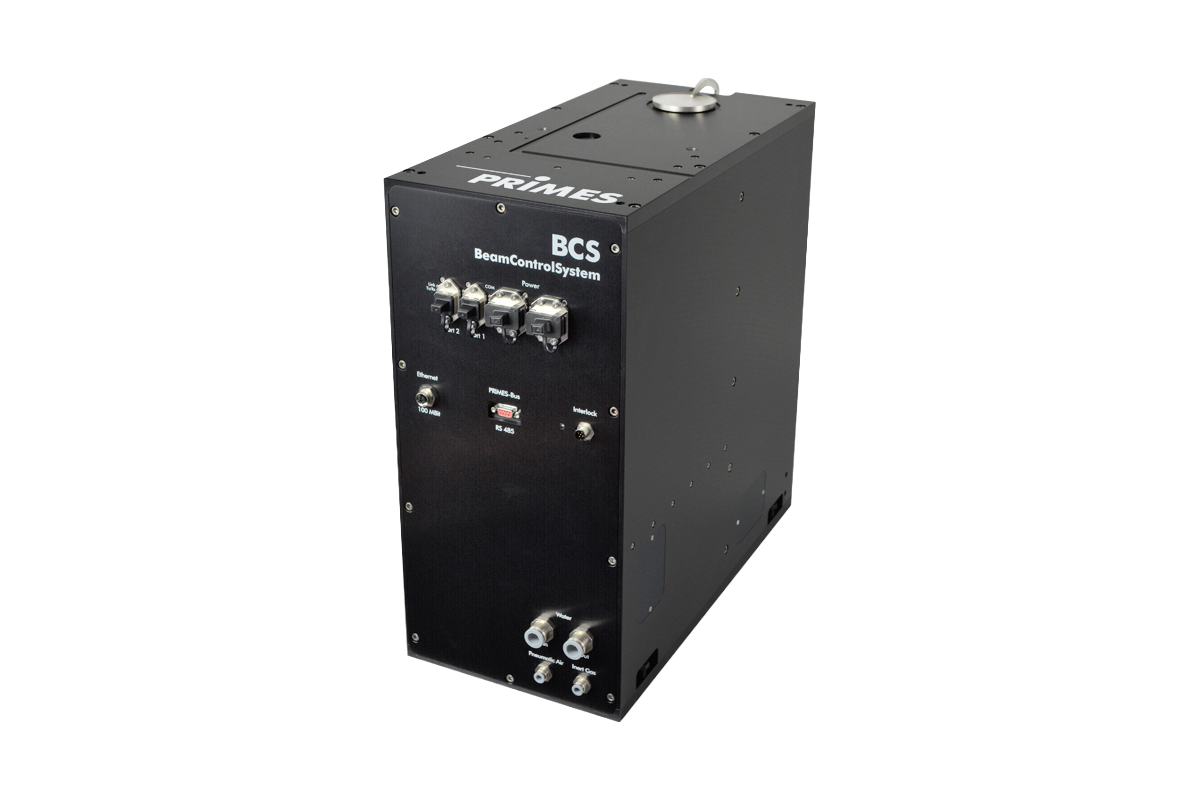

PRIMES社製ビームコントロールシステム
(Beam Control System)
ビームコントロールシステムについて
PRIMES社製BeamControlSystem（ビームコントロールシステム）は、内蔵するフォーカスモニタとコンパクトパワーモニタにおよりレーザビームのプロファイル（Caustic計測）とパワー計測を同時に行います。
コンタミネーションに対策したハウジングとシャッターにより、比較的ダスティーな製造現場の環境においても計測器のダメージリスクを比較的減らすことができます。
ビームコントロールシステムは産業用バスを搭載可能で、インラインの検査装置として利用いただくことができます。
製品仕様
| 項目 | 仕様 |
|---|---|
| パワー計測 | ±3% |
| フォーカスポジション | レイリー長の10% |
| 集光ビーム径 | ±5% |
| レイリー長 | ±5% |
| BPP | ±10% |
| M2 | ±10% |
| 楕円率 | ±10% |
| 非点収差 | ±10% |
| 入射角度 | ±0.2度 |
| ビーム径 | 0.2～3.0mm |
| 冷却水流量 | 5～12リットル/分 |
| 冷却水圧力 | 6 bar |
| 冷却エア圧力 | 4 bar |
| インターフェース | PROFIBUS、PROFINET、RS486、Ethernet |
| 寸法（長×幅×高） | 400×245×355mm |
| 重量 | 約20～30kg（構成による） |
| 使用温度 | 10～40℃ |
| 使用湿度 | 10～80% （結露なきこと） |
