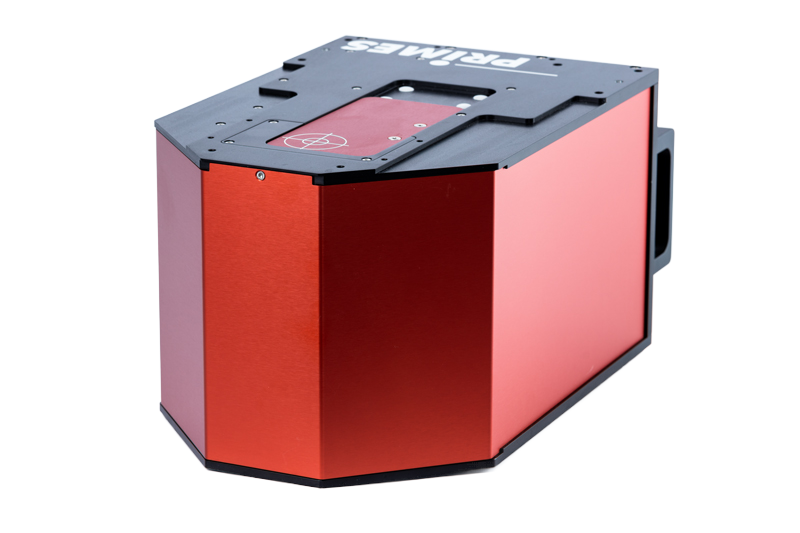

PRIMES社製ECパワーモニタ（EC-Power Monitor）
ECパワーモニタについて
EC-PowerMonitorはセルフキャリブレーション機能を搭載した安定型パワーメータです。長期的なパワードリフト測定などに非常に有効です。
オプションでファイバーアダプタ（LL、LLK-D、QBH、QD）、持ち運び用ケース、FocusMonitor用インターフェースをご用意しています。

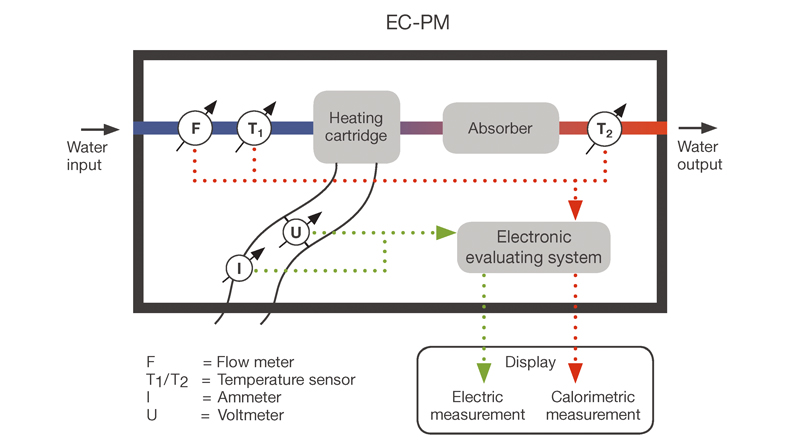

ECパワーモニタのセルフキャリブレーション
ECパワーモニタは吸収帯を冷却する冷却水の流量と温度変化からレーザ出力を測定するカロリメトリック方式のパワーメータです。
ECパワーモニタは、内部に校正されたヒーターが搭載されており、ヒーターにより加熱された吸収帯とレーザにより加熱された吸収帯での計測を行うことで、パワーメータの基準値からの誤差を算出します。
製品仕様
|
項目 |
仕様 |
|---|---|
| パワーレンジ | 200W-10kW |
| 波長レンジ | 800～1100nm、10600nm |
| 入射アパーチャ | 48mm |
| 最大パワー密度 | 10kw/cm? |
| 精度 | ±2% |
| 再現性 | ±1% |
| 緩和時間 | 15秒 |
| パワーヒーティングカートリッジ | 3200W |
| 測定精度セルフテスト | 0.5%以内 |
| ヒーティングカートリッジ電源 | 230V、16A |
| 電源 | 24V DC ±5%, max0.5A |
| 圧縮空気 | シャッター用 |
| 最小エア圧 | 2 bar |
| 最大エア圧 | 3 bar |
| 冷却水安定度 | ＞5L/分 |
| 最大水圧 | 6.5 bar |
| インターフェース | シリアル/USB |
| L×W×H | 400×242×205mm |
| 重量 | 16kg |
| 使用温度 | 10～40℃ |
| 湿度 | 10～80% |
