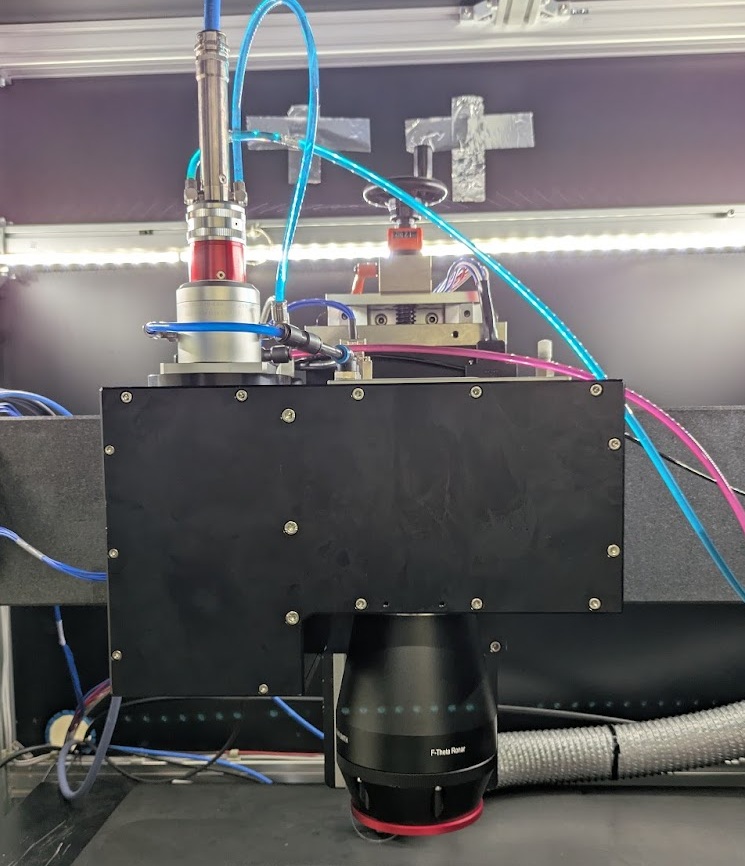

ブルーレーザー用ガルバノスキャナ
ブルーレーザー用ガルバノスキャナとは
高出力ブルーレーザーは、銅など、近赤外のレーザが苦手とする材料に対しても吸収が高く材料加工に有利となります。
当社では、高出力ブルーレーザー用のQBHコネクタ対応ガルバノスキャナを設計製造しています。
シンプルな構成から、同軸カメラモジュール、フィードバック機能付き温度モニタリングなどのハードウェアオプション、マーキングオンザフライ制御等のソフトウェアオプションがございます。
ご使用されるブルーレーザーのデリバリファイバのNAに合わせてコリメータの焦点距離をご選択いただけます。また、集光スポットもご希望に添えるよう、たくさんの倍率オプションをご用意しています。
選択可能なコリメータレンズ
| 型式 | 焦点距離 | 最大許容NA | 最大許容パワー | コネクタ |
|---|---|---|---|---|
| COL-450-D25-F30 | 30mm | 0.22 | 300W | SMA905 |
| COL-450-D30-F50 | 50mm | 0.22 | 3kW | QBH |
| COL-450-D40-F68-NA0.25Q | 68mm | 0.22 | 3kW | QBH |
| COL-450-D40-F68-QBH | 68mm | 0.22 | 0.22 | QBH |
| COL-450-D52-100 | 68mm100mm | 0.22 | 3kW | QBH |
| COL-450-D50F140 | 140mm | 0.2 | 3kW | QBH |
選択可能なfΘレンズ
| 型式 | 焦点距離 | WD | スキャンエリア | 入射ビーム径 | 種類 |
|---|---|---|---|---|---|
| SL-450-50-100Q-D8 | 101.5mm | 81.53mm | 50x50mm | 8mm | ノーマル |
| SL-450-130-280Q-D30-WC | 280mm | 361.87mm | 130x130mm | 30mm | ノーマル |
| TSL-450-25-100Q-D30 | 100mm | 152.5mm | 25x25mm | 30mm | テレセン |
| TSL-450-40-129Q-D20 | 129mm | 175.1mm | 40x40mm | 20mm | テレセン |
| TSL-450-20-129Q-D30 | 129mm | 175.1mm | 20x20mm | 30mm | テレセン |
| TSL-450-30-130Q-D30 | 130mm | 174.26mm | 30x30mm | 30mm | テレセン |
| TSL-450-35-130Q-D30 | 130mm | 101.46mm | 35x35mm | 30mm | テレセン |
| TSL-450-50-160Q-D30 | 160mm | 120.5mm | 50x50mm | 30mm | テレセン |
ブルーレーザー用ガルバノスキャナオプション
同軸カメラモジュール
オンザフライ制御
超高速ガルバノ
超高速フィードバック機能付き加工点温度計測
