PRIMES社製フォーカスパラメータモニター
（Focus Parameter Monitor）
フォーカスパラメータモニタについて

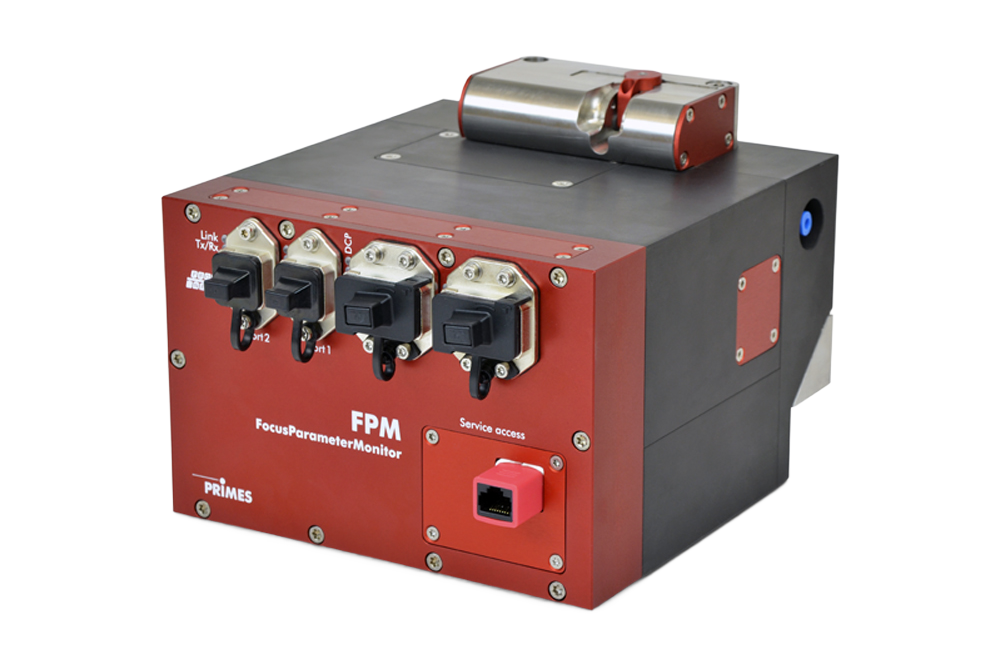

FocusParameterMonitorはパワーメータとビームプロファイラが一体となった測定器です。
高出力レーザのパワー、ビーム径、ビーム位置などの測定をすることができます。
PROFINETやPROFIBUSなどのフィールドバスを装備しており、容易なインテグレーションを可能とします。
フォーカスパラメータモニタの測定原理
フォーカスパラメータモニタは、入射するビームを分岐し、カロリメトリック方式のパワーメータとCCDカメラに導光します。これによりビームプロファイルとパワーを同時に計測することが可能です。
製造装置へのインテグレーション
フォーカスパラメータモニタはフィールドバスインターフェースを備えており、製造装置の上位機種とのコミュニケーションを行うことができます。生産ラインでのビームプロファイル、パワー計測のツールとして最適です。
製品仕様
| 項目 | 仕様 |
|---|---|
| パワーレンジ | 400-8000W |
| 照射時間 | 0.3～1s |
| 波長レンジ | 1030～1090nm |
| 集光ビーム径 | 100～1000um |
| 測定サイクルごとのエネルギー | 100～3000J |
| 最大ビーム拡散角 | 60 または 100mrad |
| 最大パワー密度 | 1MW/cm2（典型値） |
| アパーチャ部での最大スポット径 | 2mm |
| 最大フォーカス位置 | 15mm |
| 電源 | 24V DC ±5%, max0.5A |
| 圧縮空気 | 10～15L/分 |
| 最小エア圧 | 1 bar |
| 最大エア圧 | 2 bar |
| インターフェース | PROFINET, PROFIBUS |
| 寸法 | 210×153×185mm（長×幅×高） |
| 重量 | 約10kg |
| 使用温度 | 10～40℃ |
| 湿度 | 10～80% |
| プロテクションクラス | IP64 |
| カテゴリ | III |
