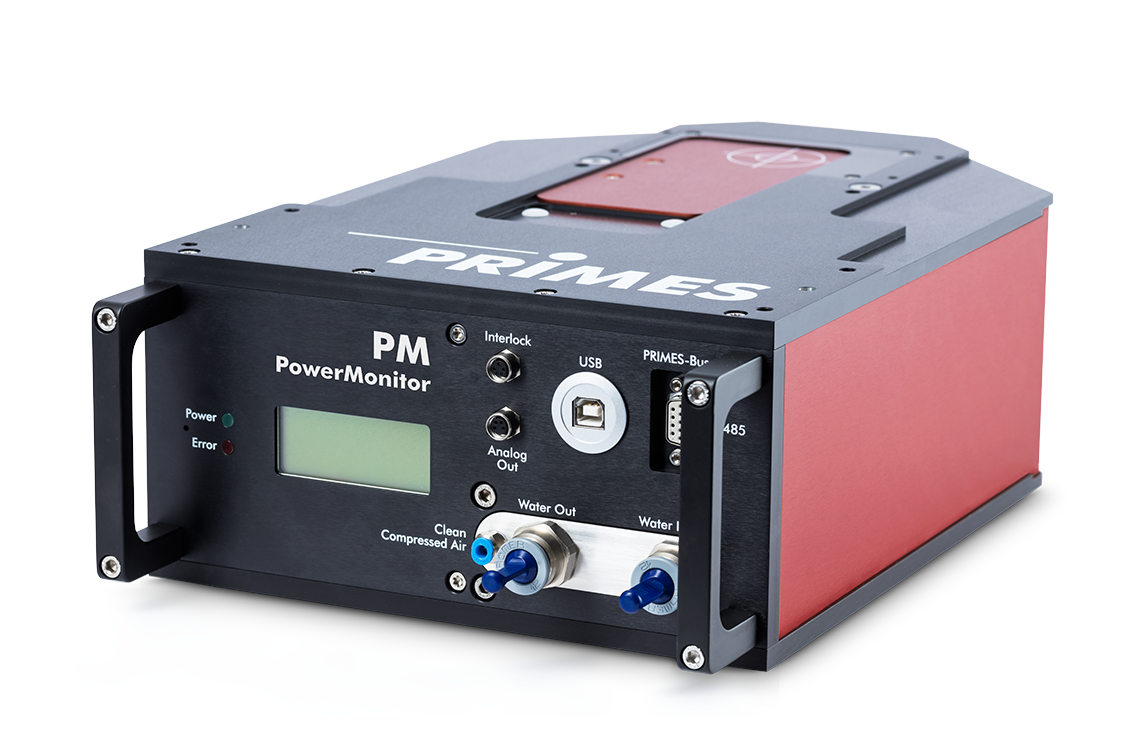

PM（レーザパワーメータ）



パワーモニタ（PM）は発熱した吸収帯を冷却する水の量と、その温度上昇からレーザ出力を測定するカロリメトリック方式のパワーメータです。
コンパクトパワーモニタと比較して、高いパワー密度のレーザの計測が可能です。





パワーモニタは、入射する光を放物面ミラーで集光し筒型のセンサーに導きます。センサーは筒型で高い吸収率を持ちます。また反射が少なく、非常に安全に計測が可能です。
放物面ミラーでレーザ光が集光され、吸収帯ではビームが大きくなっているため、高いパワー密度のレーザ光を計測できます。
