ナノ秒基本波固体レーザとは

ナノ秒パルスのコンパクトな固体レーザ（DPSS）です。ナノ秒パルスレーザは高いピークパワーによりレーザマーキング、アブレーション加工、スクライブ、ガラス加工やLIDARなどのセンシングアプリケーションに最適です。

様々なラインナップを揃えております。



製品

SOLコンパクトQスイッチDPSSレーザ

SOLコンパクトQスイッチDPSSレーザ

コンパクトなQスイッチ・ダイオード励起固体レーザーで、出力範囲は1064nmで6W～40Wです。 同じフットプリントで532nmのSolバージョンもあります。 これらの空冷式DPSSレーザーは、堅牢で軽量なシングルユニットで提供され、マイクロマシニングやマーキングアプリケーションに簡単かつ確実に統合できるように設計されています。

SOLシングルユニット設計は、24VDC駆動エレクトロニクスと統合された恒久的にアライメントされたモノリシック光共振器に基づいています。ユニットの冷却は低ノイズファンによって行われます。
シングルユニット設計のため、光ファイバーやその他の繊細なケーブル接続はシステム統合に必要ありません。
コンパクトで、環境条件に左右されず、取り扱いが容易なため、優れた操作の柔軟性と性能/コスト比が保証されます。
ソルレーザーの高いピーク出力と優れたビーム品質は、最も要求の厳しい産業用および科学用アプリケーションに理想的な光源です。

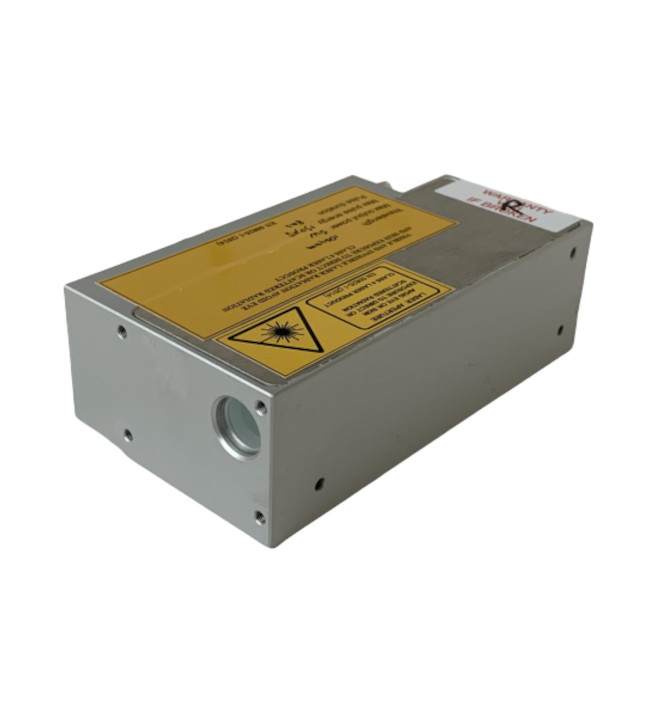

Wedge短パルスQスイッチDPSSレーザ

Wedge短パルスQスイッチDPSSレーザ
高いパルスエネルギーのDPSSレーザです。
独自の高速Qスイッチング技術に基づくこれらのコンパクトな密閉型モノリシック・ダイオード励起レーザーは、振動や過酷な環境に影響されません。
硬質および軟質材料の微細加工、特殊マーキング、OLED、ガラス、水晶の彫刻、LIDAR、LIBSなどのOEM用途向けに設計されています。
効率的なアブレーションとほとんどの材料との非線形相互作用が可能です。コンパクトで軽量なパッケージは、LIDARやその他の航空宇宙用途に大きなメリットをもたらし、短いパルスは極めて正確な飛行時間計測を可能にします。


ONDA QスイッチDPSSレーザ

ONDA QスイッチDPSSレーザ
先進的なMOPAシステム用の高エネルギーシーダーとして開発されたOndaは、金属、ガラス、プラスチック、繊細で硬い材料を加工するために、優れたビーム品質と高いピークパワーの両方を必要とするハイエンドアプリケーションに向けた新しいDPSS nsレーザープラットフォームです。
Ondaは、266、355、532、1064nmの4種類の波長で利用可能です。
内部光学レイアウトと正確な温度管理により、THGおよびFHGステージの寿命を損なうことなく、適切なパルスエネルギー性能を得ることができます。
Ondaの全モデルは、シングルショットから50 kHzまたは最大100 kHz、パルス幅2～10 nsまで動作可能で、機械的フットプリントと電子インターフェースは共通です。
コンパクトで、環境条件に左右されず、取り扱いが容易なため、操作の柔軟性と性能／コスト比に優れています。
新バージョンのデジタリック・コントロール・ボックスと独自のソフトウェア・インターフェースにより、遠隔操作とモニタリングが簡単に行えます。

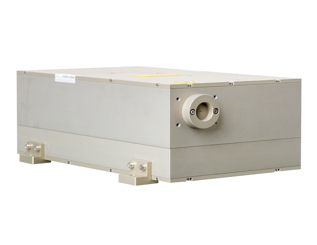

DPSSLP型 高出力QスイッチDPSSレーザ

DPSSLP型 高出力QスイッチDPSSレーザ
エンドポンプ型のUV（355nm）固体レーザです。非常に安定的でかつコンパクトな共振器を持ち、高い電気/光変換効率、高いビーム品質、長寿命に優れたメンテナンスフリーのUVレーザです。マーキング、光造形、微細加工、シリコン基板加工、LEDスクライビングなどに最適です。1W、3W、5W、10W、15Wからご選定いただけます。



製品仕様


../../img/icon_book_multi.png
Sol 1064 6W Sol 1064 10W Sol 1064 20W Sol 1064 30W Sol 1064 40W
最大平均出力 6W 10W 20W 30W 40W
繰り返し 10 to 100kHz（オプション：single shot to 200 kHz）
CWモード YES
パルス幅 6 to 80ns
ビーム径 <8mm（オプション：customized internal or external BEX）
冷却 サーモスタット式ファン空冷（オプション：水冷、接触冷却）
使用温度 15 to 40℃ 15 to 35 ℃
DC電圧 24V
寸法 23x10x9mm
総重量 <4.5kg


HB1064 XB1064 HF1064 XF1064 XF1064plus
波長 1064nm 1064nm 1064nm 1064nm 1064nm
最大パルス出力 2mJ 4mJ 180uJ 70uJ 80uJ
繰り返し SS - 2kHz SS - 1kHz SS - 100 kHz 50 - 200 kHz
パルス幅 1.5ns 1.5ns 700ps - 2.5ns 400ps - 1.5ns 400ps - 1.6ns
最大ピーク出力 1.8MW 3.6MW 250kW 175kW 150kW
偏光 直線偏光100:1
冷却 空冷
DC電圧 8-15V 12-15V 24V
Sol 532 3W Sol 532 5W Sol 532 10W
最大平均出力 3W 5W 10W
繰り返し 10 to 100kHz（オプション：single shot to 200 kHz）
CWモード NO
パルス幅 6 to 80ns
ビーム径 <8mm（オプション：customized internal or external BEX）
冷却 ファン空冷（オプション：水冷、接触冷却）
使用温度 15 to 35 ℃
DC電圧 24V
寸法 23x10x9 ?
総重量 <4.5kg


HB532 XB532 HF532 HF532plus XF532 XF532plus
波長 532nm 532nm 532nm 532nm 532nm 532nm
最大パルス出力 1mJ 2mJ 100uJ 120uJ 30uJ 40uJ
繰り返し SS - 2kHz SS - 1kHz SS - 100kHz 20 - 100kHz SS - 100kHz 50 - 200kHz
パルス幅 1.5ns 1.5ns 700ps to 2.5ns 500ps to 2ns 400ps to 1.5ns 400ps to 1.6ns
最大ピーク出力 800kW 1.8MW 140kW 200kW 75kW 90kW
偏光 直線偏光1:100
冷却 ファン空冷（オプション：水冷、接触冷却）
DC電圧 8-15V 12-15V 24V



Onda532 Onda532 plus
波長 532nm 532nm
最大ピーク出力 200kW 300kW
最大パルスエネルギー 400uJ 800uJ
繰り返し SS - 100kHz
パルス幅 2 - 12 ns
偏光 直線偏光1:100
ビーム品質　M2 1.5
冷却 ファン空冷（オプション：水冷、接触冷却）
DC電圧 24V
全体寸法 23x10x9cm
総重量 4.5kg

Wedge HF355

WedgeHB355

WedgeXB355
波長 355nm 355nm 355nm
最大パルス出力 40uJ 200uJ 600uJ
繰り返し SS - 100 kHz SS - 2 kHz SS - 1 kHz
パルス幅 500ps to 1ns <1.5ns <1.5ns
最大ピーク出力 80kW 150kW 400kW
偏光 直線　100：1（オプション：円偏光）
ビーム品質　M2 ＜1.5
冷却 空冷（オプション：水冷、接触冷却）
DC電圧 24V Dual 8V-15V Dual 12V-15V


DPSSLP-UV-3-AIO DPSSLP-UV-5-AIO DPSSLP-UV-1-A DPSSLP-UV-10 DPSSLP-UV-15
波長

355nm
平均出力

3W @ 30kHz

5W @ 30kHz

1W @ 30kHz

10W @ 30kHz

15W @ 30kHz
繰り返し周波数

20～200kHz
空間モード

TEM00 (M2＜1.2）
真円率

＞90%
パルス幅

＜14ns @ 30kHz

＜10ns @ 30kHz

＜15ns @ 30kHz
拡がり角（全角）

≦2mrad
ビーム径

0.7±0.1mm

0.8±0.1mm
消光比

＞100：1
出力安定性

＜±3% (24時間）
パルス安定性

＜3% rms
冷却方式

水冷

空冷

水冷
動作電圧

DC12V

AC220V

DC12V
寸法

302×180×114mm

212×110×102.63mm

453×261×118mm
重量

8.3kg

3.30kg

14.4kg
Wedge HB266 Wedge HF266 Wedge XF266

波長

266nm

最大パルス出力

150uJ

15uJ

5uJ

繰り返し

SS - 2kHz

SS - 50kHz

SS -50kHz

パルス幅

<1.5ns

700ps to 1.5ns

400ps to 700ns

最大ピーク出力

120kW

20kW

10kW

偏光

直線　100：1（オプション：円偏光）

ビーム品質　M2

 <5

1.5

1.3

冷却

空冷（オプション：水冷、接触冷却）

DC電圧

Dual 8V-15V

24V



Onda266

波長

266nm

最大ピーク出力

40kW

最大パルスエネルギー

80uJ

繰り返し

single shot to 50kHz

パルス幅

2 to 6ns

偏光

直線　100：1（オプション：円偏光）

ビーム品質M2

<1.5

冷却

空冷（オプション：水冷、接触冷却）

DC電圧

24V

全体寸法

23x10x9cm3

総重量

<4.5kg
