ビームエキスパンダは入射するレーザのビーム径を広げる役割をする光学部品です。ビーム径を広げることで集光スポットを小さくすることができます。
ビームコンバイナ/スプリッタ
ビームコンバイナ/スプリッタ
ビームコンバイナって何のために使うの？

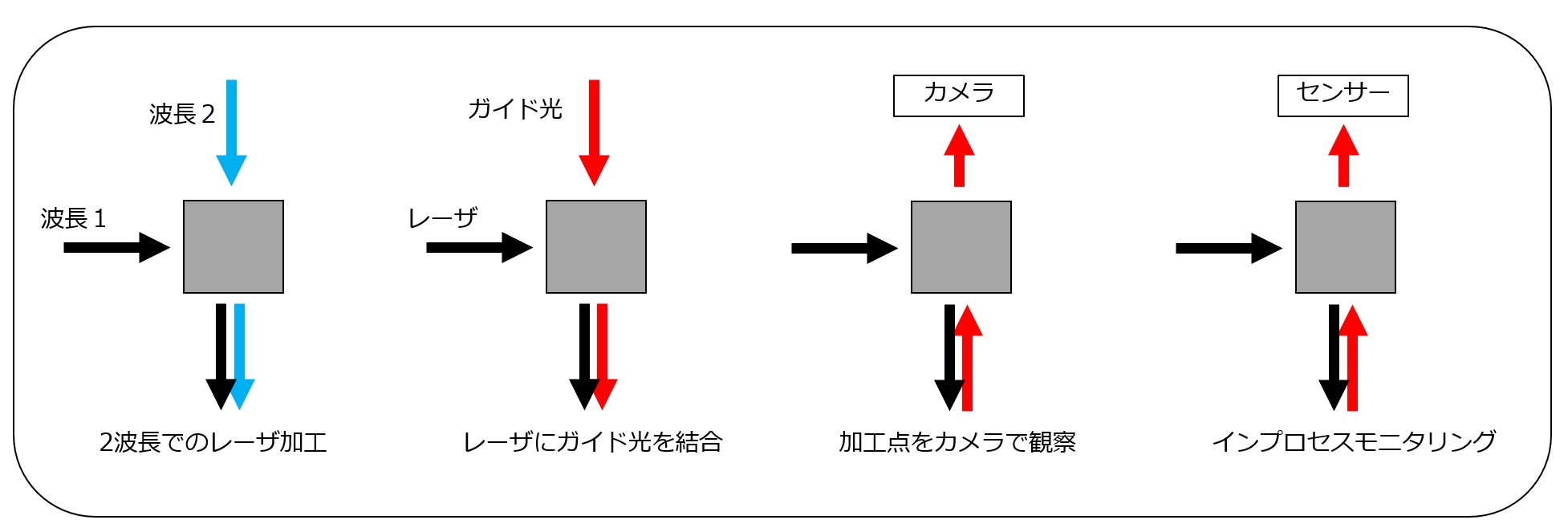

様々な用途がありますが、例えば、ハイブリッド波長でのレーザ加工のためであったり、ガイド光が付いていないレーザに同軸で赤色のレーザを結合したり、カメラで加工点を同軸観察するため、加工点のモニタリングなどに使われます。
ZnSe製CO2レーザ用ビームコンバイナ
| 型番 | 直径 (mm) | 厚さ (mm) |
|---|---|---|
|
BCZ-0.5-2 |
12.7 |
2 |
|
BCZ-0.5-3 |
12.7 |
3 |
|
BCZ-0.625-1.27 |
15.9 |
1.27 |
|
BCZ-0.75-2 |
19.1 |
2 |
|
BCZ-0.75-3 |
19.1 |
3 |
|
BCZ-20-2 |
20 |
2 |
|
BCZ-1.0-3 |
25.4 |
3 |
|
BCZ-1.1-3 |
27.9 |
3 |
|
BCZ-1.5-3 |
38.1 |
3 |
|
BCZ-2-3 |
50.8 |
3 |
|
BCZ-2-5 |
50.8 |
5 |
|
BCZ-60-5 |
60 |
5 |
|
BCZ-3-5 |
76.2 |
5 |
ZnSe製CO2レーザ用ビームスプリッタ
| 型番 | 直径 (mm) | 厚さ (mm) | 分岐比 | 偏波 | 波長 |
|---|---|---|---|---|---|
|
BSZ-1-3-50%R-9.4PIS |
25.4 |
3 |
50% |
無依存 |
9.4 |
|
BSZ-2-5-10%R-9.4PIS |
50.8 |
5 |
10% |
無依存 |
9.4 |
|
BSZ-2-3-50%R-9.4PIS |
50.8 |
3 |
50% |
無依存 |
9.4 |
|
BSZ-1-3-27%R-PIS |
25.4 |
3 |
27% |
無依存 |
10.6 |
|
BSZ-1-3-50%R-P |
25.4 |
3 |
50% |
P偏向 |
10.6 |
|
BSZ-1-3-50%R-PIS |
25.4 |
3 |
50% |
無依存 |
10.6 |
|
BSZ-1-3-50%R-S |
25.4 |
3 |
50% |
S偏向 |
10.6 |
|
BSZ-1.1-3-50%R-S |
27.9 |
3 |
50% |
S偏向 |
10.6 |
|
BSZ-1.1-3-50%R-PIS |
27.9 |
3 |
50% |
無依存 |
10.6 |
|
BSZ-1.1-3-50%R-P |
27.9 |
3 |
50% |
P偏向 |
10.6 |
|
BSZ-1.1-3-27%R-S |
27.9 |
3 |
27% |
S偏向 |
10.6 |
|
BSZ-1.5-3-27%R-S |
38.1 |
3 |
27% |
S偏向 |
10.6 |
|
BSZ-1.5-3-50%R-P |
38.1 |
3 |
50% |
P偏向 |
10.6 |
|
BSZ-1.5-3-50%R-PIS |
38.1 |
3 |
50% |
無依存 |
10.6 |
|
BSZ-1.5-3-50%R-S |
38.1 |
3 |
50% |
S偏向 |
10.6 |
|
BSZ-2-5-10%R-PIS |
50.8 |
5 |
10% |
無依存 |
10.6 |
1umレーザ用ビームコンバイナ
|
型番 |
直径 (mm) |
厚さ (mm) |
|---|---|---|
|
BCBK-0.5-2 |
12.7 |
2 |
|
BCBK-15-2.5 |
15 |
2.5 |
|
BCBK-0.75-2 |
19.1 |
2 |
|
BCBK-0.75-3 |
19.1 |
3 |
|
BCBK-1.0-3 |
25.4 |
3 |
|
BCBK-1.0-3.4 |
25.4 |
3.4 |
|
BCBK-1.1-3 |
27.9 |
3 |
|
BCBK-30-2.5 |
30 |
2.5 |
|
BCBK-1.5-3 |
38.1 |
3 |
1umレーザ用リバースビームコンバイナ
|
型番 |
直径 (mm) |
厚さ (mm) |
|---|---|---|
|
BCBK-1-3.5-1064R |
25.4 |
3.5 |
|
BCBK-1-7-1064R |
25.4 |
7 |
|
BCBK-2-6.35-1064R |
50.8 |
6.4 |
532nmレーザ用ビームコンバイナ
|
型番 |
直径 (mm) |
厚さ (mm) |
|---|---|---|
|
BCBK-1-3-532T650R |
25.4 |
3 |
その他波長レーザ用ビームコンバイナ
|
型番 |
直径 (mm) |
厚さ (mm) |
材質 |
結合波長 |
|---|---|---|---|---|
|
BCF-25-3-355T1064R |
25 |
3.5 |
FS |
355nmT1064/650R |
|
BCF-1-3.2-355T650R |
25.4 |
3.2 |
BK7/FS |
355T650R |
|
BCF-30-3-355T/650R |
30 |
3 |
BK7/FS |
355T650R |
|
BCF-40-3-355T/650R |
40 |
3 |
BK7/FS |
355T650R |
|
BCBK-30*50-600T1550R |
30.0*50.0 |
5 |
BK7/FS |
600T1550R |
|
BCF-30*50*5-600T355R |
30.0*50.0 |
5 |
BK7/FS |
600T355R |
|
BCBK-50-5-650T532R |
50 |
5 |
BK7/FS |
650T532R |
|
BCF-50-5-650T266R |
50 |
5 |
BK7/FS |
650T266R |
|
BCF-50-5-650T355R |
50 |
5 |
BK7/FS |
650T355R |
|
BCF-0.5-2-808T1064R |
12.7 |
2 |
BK7/FS |
808T1064R |
|
BCF-25*20*3-808T1064R |
25.0*20.0 |
3 |
BK7/FS |
808T1064R |
|
BCF-0.5-3-1064T808R |
12.7 |
3 |
BK7/FS |
1064T808R |
|
BCF-30-2.5-YGT/650R |
30 |
2.5 |
BK7/FS |
1064&532T650R |
|
BCZ-1-3-2940T650R |
25.4 |
3 |
ZnSe |
2940T650R |
