表面機能化レーザーソリューション

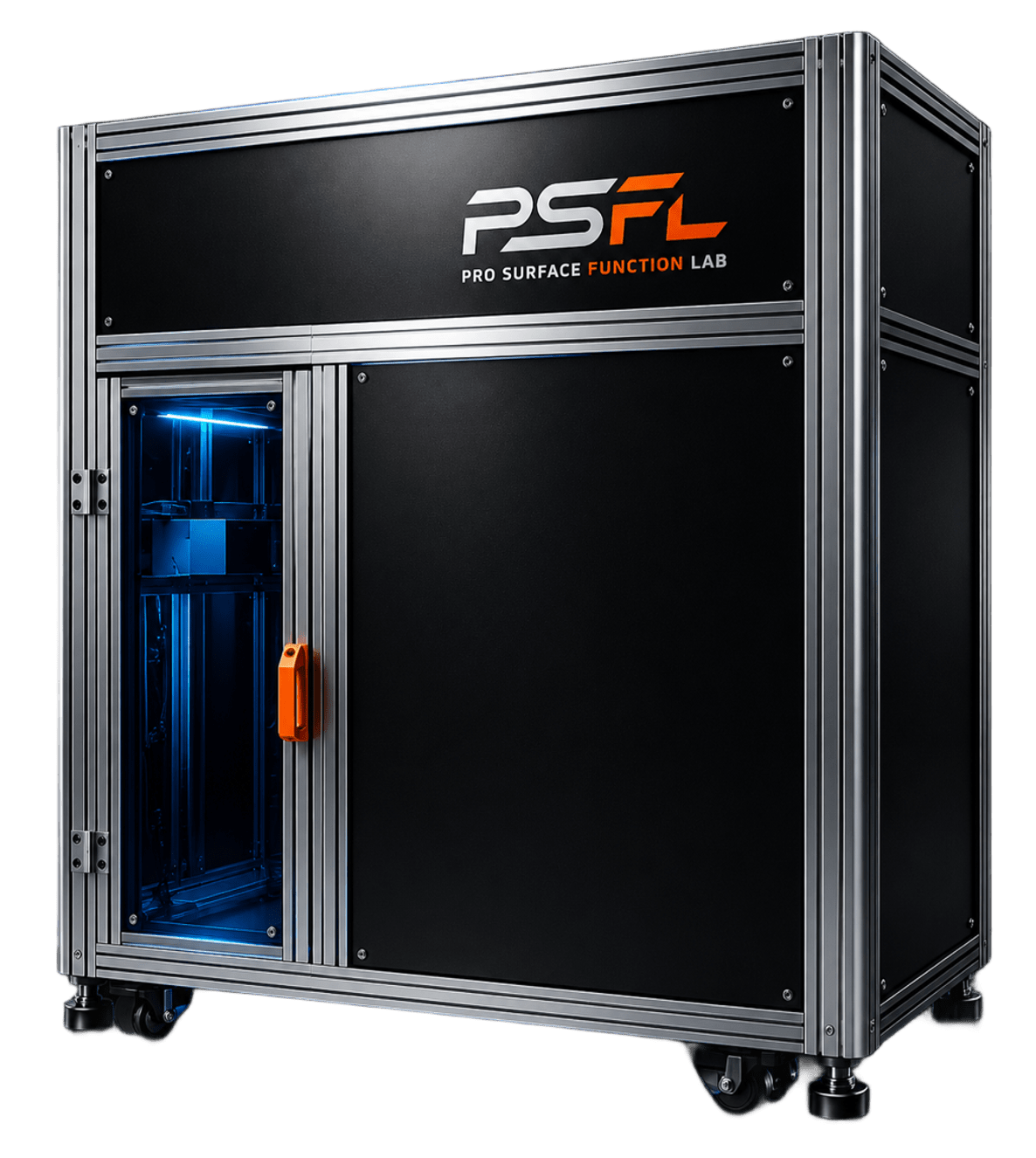

レーザーマイクロテクスチャリング装置


PRO SURFACE FUNCTION Labとは

PRO SURFACE FUNCTION Lab（PSFL）は、ラボ用の微細周期構造による材料表面機能化を実現するレーザーソリューションです。PSFL 80は近赤外80Wピコ秒レーザーを搭載したモデルで、超高速スキャニングガルバノスキャナによる多光束干渉パターニング加工を実現します。
パターンピッチの変更が用意で、微細周期構造による材料表面機能化の研究開発に最適です。


PSFLの概要動画


多光束干渉パターニング

多光束干渉パターニングは、Direct Laser Interference Patterning（DLIP）と呼ばれ、レーザーの干渉縞を利用した新しいレーザー加工です。干渉パターンを利用して材料を除去することができ、一度に広いエリアの加工ができます。サブミクロン～数ミクロンの周期構造加工に適しています。



DLIPってなんだっけ？



DLIPはDirect Laser Interference Patterningの略で、マイクロテクスチャリング加工を高速に行うレーザーソリューションです。

詳しくはプロフィテットのDLIPのページを見てください！



PSFLのカスタム



オープンレーザープラットフォームってどうゆうこと？



レーザーを自由に選定いただける加工プラットフォームということです。すでにお持ちのレーザーをPSFLに搭載することも可能ですし、お客様のご要望に合わせたレーザー発振機を選定して搭載したものを納品することも可能です。



それはいいね！他にも選べたりするの？



もちろんです。使用するガルバノスキャナ、fΘレンズもご要望に合わせます。またワークを移動させるステージや観察用のカメラなど、お客様一人ひとりのニーズに合わせた設計が可能です。



なんか至れり尽くせりで高そう・・・



そんなことはありませんのでご安心ください！詳細はプロフィてっとまで。

レーザ発振器
波長 355nm, 532nm, 1064nm, 9.4um
パルス ナノ秒、ピコ秒、フェムト秒


スキャナ及びfθレンズ
波長 355nm, 532nm, 1064nm
ミラーサイズ Φ10, 15, 20, 25, 30mm
焦点距離 こちらにあるすべてのテレセントリックfΘレンズを搭載可能です


ステージ
軸 X, Y, Z, θを搭載可能です
種類 サーボモーター、ステッピングモーター、リニアモーター


その他
観察系 軸外観察カメラおよびモニター
安全機構 各種インターロック、 集塵機、パトライト、保護ウインドウ、保護メガネ
治具 各種カスタム治具
日常点検 パワーメータ、ビームプロファイラ


PSFLの特徴

周期構造可変

生成するテクスチャ周期を変えることができます。
ご購入前に、必要なテクスチャ周期範囲をお伺いし、装置を設計いたします。



1台の装置でいろんなパターンを試せるってお得だね！



レーザーの選択（材料の選択）

様々なレーザーでPSFLプラットフォームをお使いいただくことが可能です。それにより、金属、樹脂、ガラスなど様々な対象物への加工が可能です。
もちろん、すでにお持ちのレーザー発振機を搭載することも可能です。※
※多光束干渉のため、レーザー発振機のコヒーレンス長が長いものが必要となります。



対象材料に合わせてレーザーを選べるってのもいいね！



高速加工

PSFLはラボ用装置ですが、高速な加工を実現します。またテクスチャピッチの変更も簡単かつスピーディーですので、実験プロセスをストレスなく遂行できます。



とにかく安い＆カスタム対応

安価です。またレーザーの仕様、ワークサイズ、安全仕様などカスタム対応いたします！



PSFL P80の仕様

項目 仕様
レーザー出力 80W（カスタム化）
レーザ波長 1064nm（カスタム化）
M2 1.3
繰り返し周波数 40 - 1000kHz
テクスチャピッチ 4 - 16um（カスタム化）
